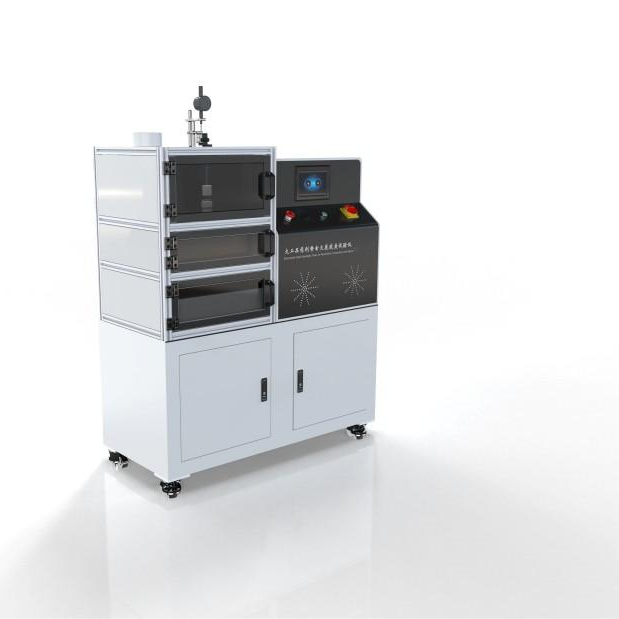

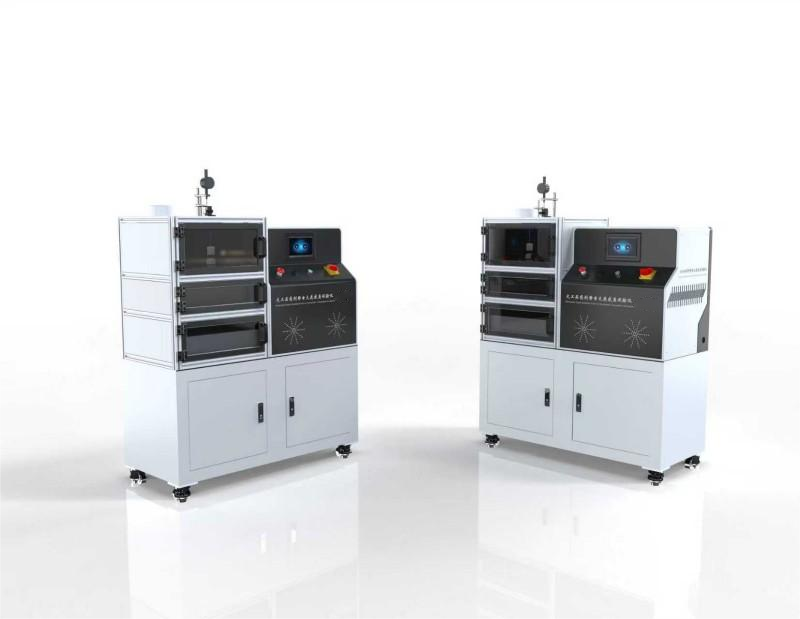

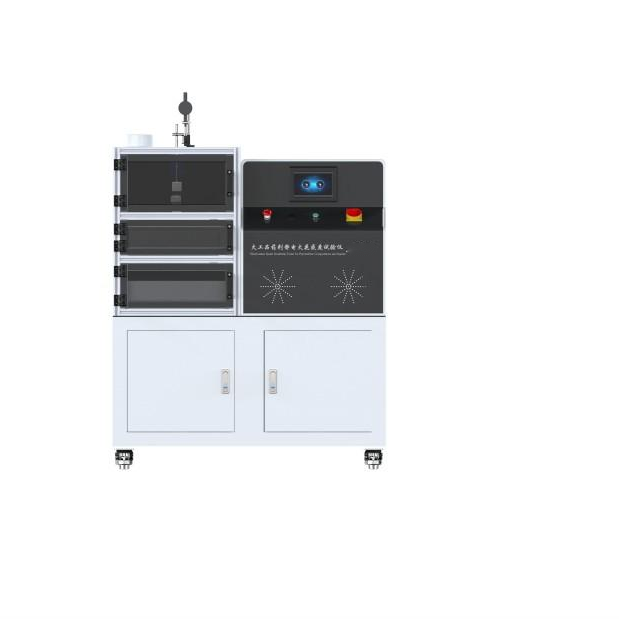

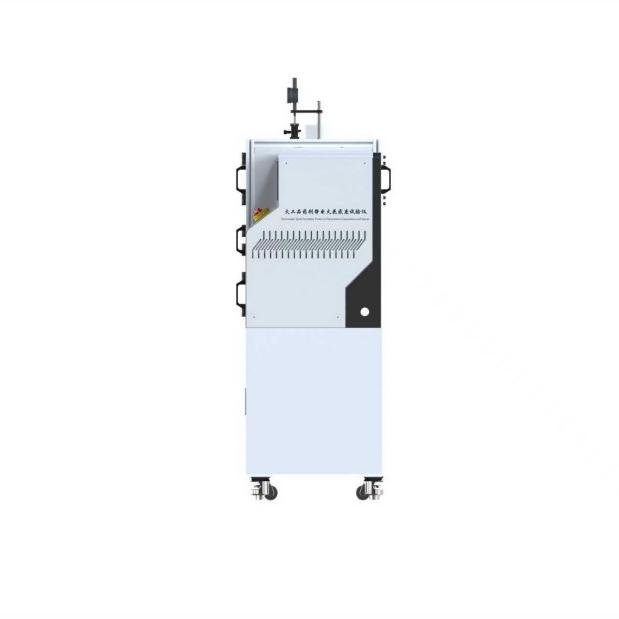

儀器介紹
實驗原理
靜電火花對藥劑的起爆或引燃作用，可以等效地看成是一個充電到一定電壓的電容器，通過一定的電阻對置于一定形狀電極間的被測藥劑放電，觀察其發火情況，用被測藥劑 50%發火能量或電壓的均值作為被測藥劑的靜電火花感度值。
符合標準：
GJB 5891.27-2006《火工品藥劑試驗方法第 27部分:靜電火花感度試驗》
儀器參數
技術參數：
控制方式：PLC
操作方式：7寸彩色觸摸屏
1、直流高壓電源：200V~50KV
2、高壓真空繼電器開關：最要耐壓50KV
3、靜電電壓表: 量程0~30KV
4、高壓電容：電容500PF,標配10000PF
5、串聯放電電阻：5000Ω /50KV
6、發貨裝置：
6.1）上下電極同軸度≤φ0.5mm
6.2）電極間隙調整范圍大于4mm
6.3）調節間隙在0.2mm，誤差為±0.015mm
7、 擊針 ：2套
擊柱 ：φ10*10mm 材料T10A Ra=0.2μm 冷油 淬火HRC60~65
擊柱套 ：外徑φ40*16mm 內孔φ10*16 材料T10A Ra=0.2μm 冷油淬火HRC60~65
底座：外徑φ50*25mm 擊柱套安裝孔： φ40*10mm 材料T10A Ra=0.2μm 冷油 淬火HRC60~65 ；
8、定量勺：20毫克和30毫克；
9、絕緣棒:用途釋放電路中的多余靜電?25mm;
10、護胸板：500*450*2mm不銹鋼材料，表面涂靜電材料；
11、觀察口：防爆玻璃厚度19mm；
12、夾具撤卸扳手2板（上下電極）；
13、選配恒溫水浴 烘箱 : 0~99℃ 溫控精度：±1℃
14、標配天平：量程200g 精度：0.001g
15、標配百分表：分度0.01mm,0-25.7mm
16、電源 ： AC 220V 50HZ 1.5KW
17、規格：長1130*寬500*高1500mm
基本配置：
主機 一臺
電源線 一根
說明書 一本
合格證 一個
保修卡 一個
銘牌 一個
扳手 一套
恒溫水浴烘箱 一臺
天平 一個
內孔百分表 一把
擊針
擊柱
