?一、產品介紹及特點?
產品介紹：

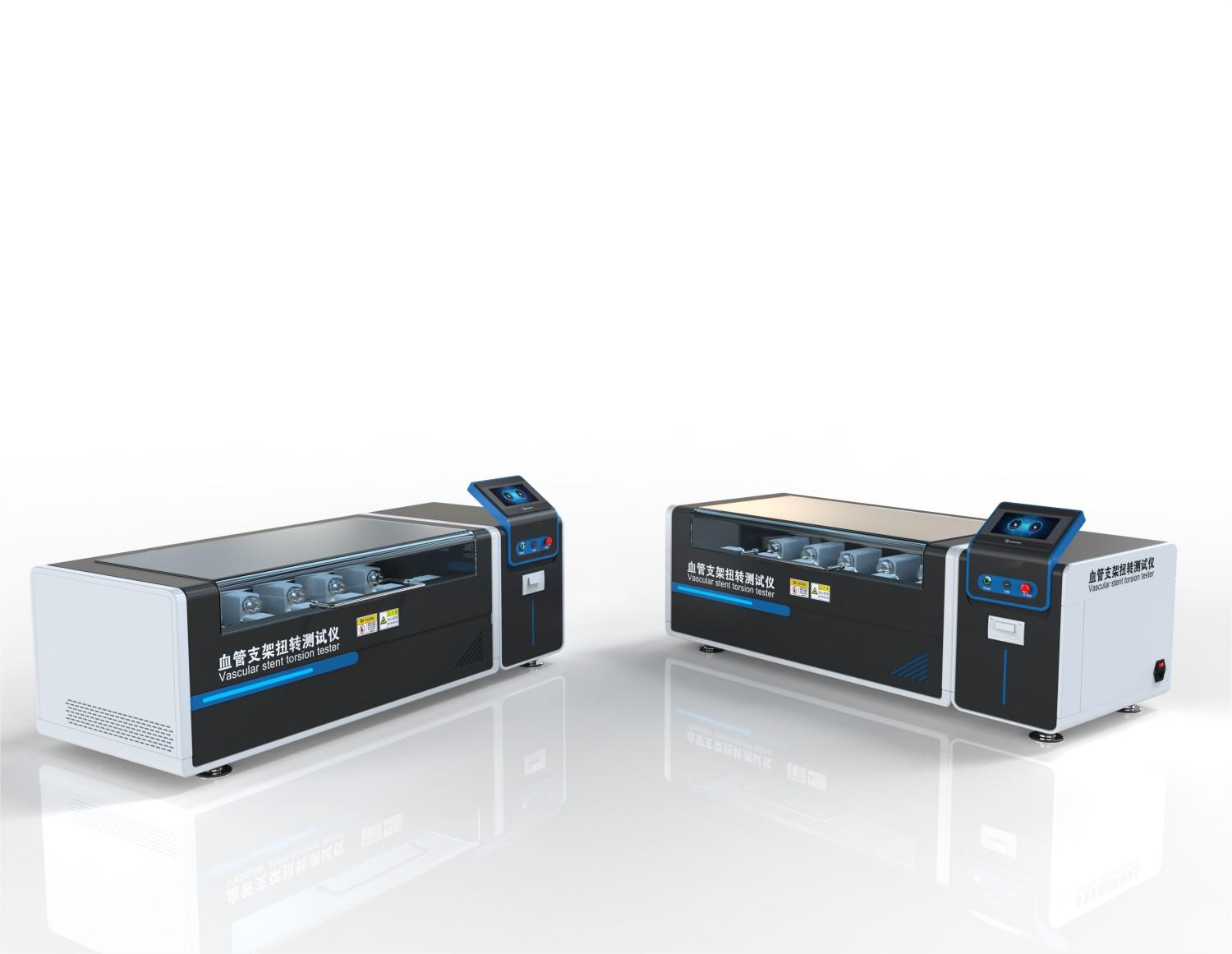

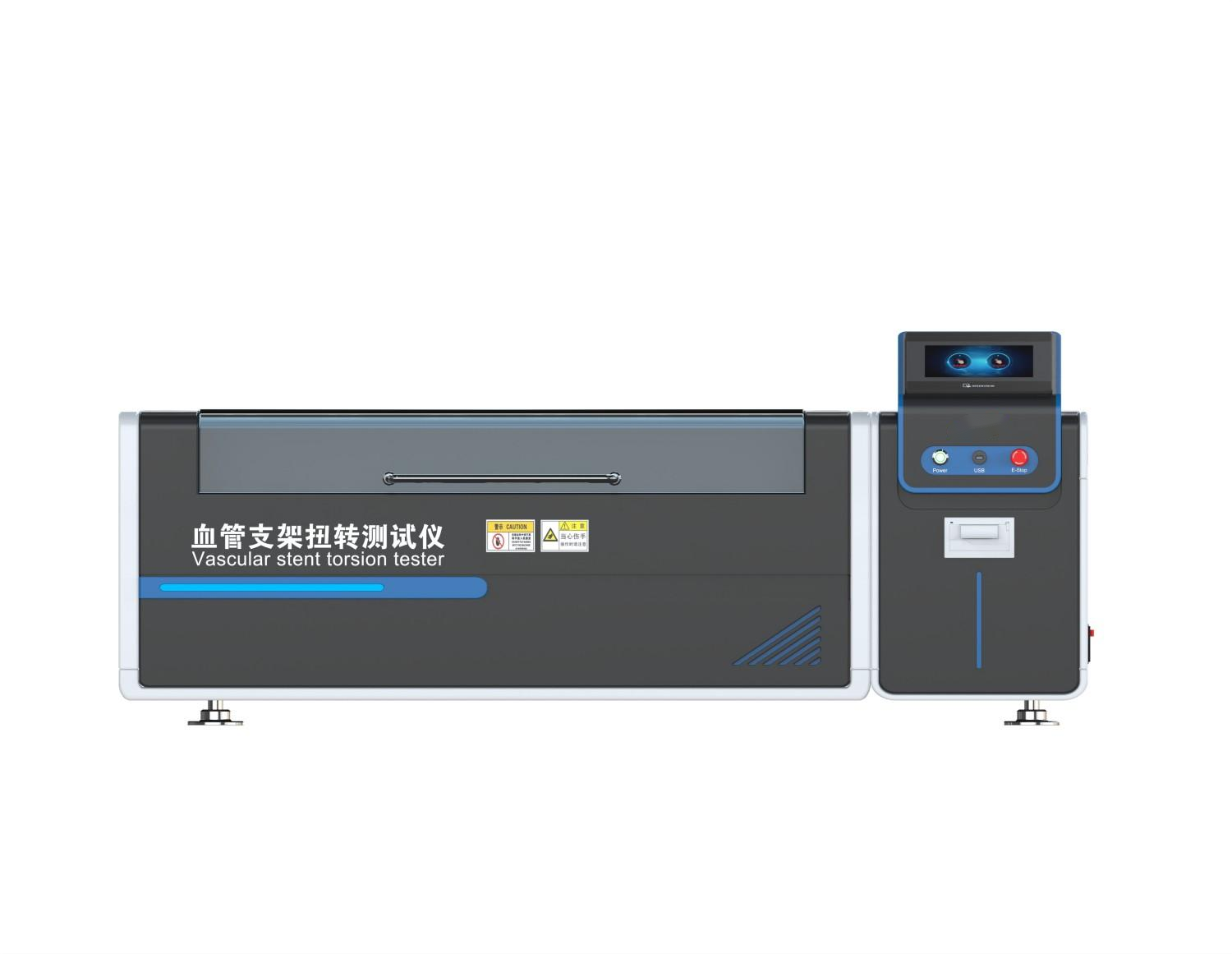

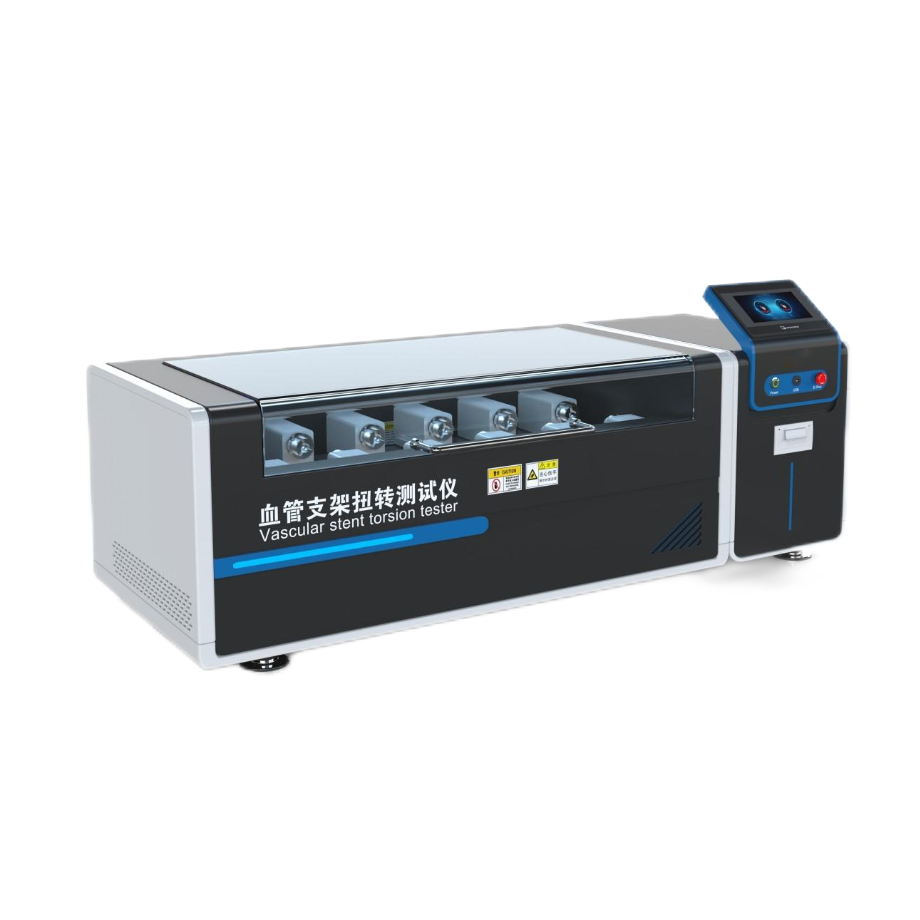

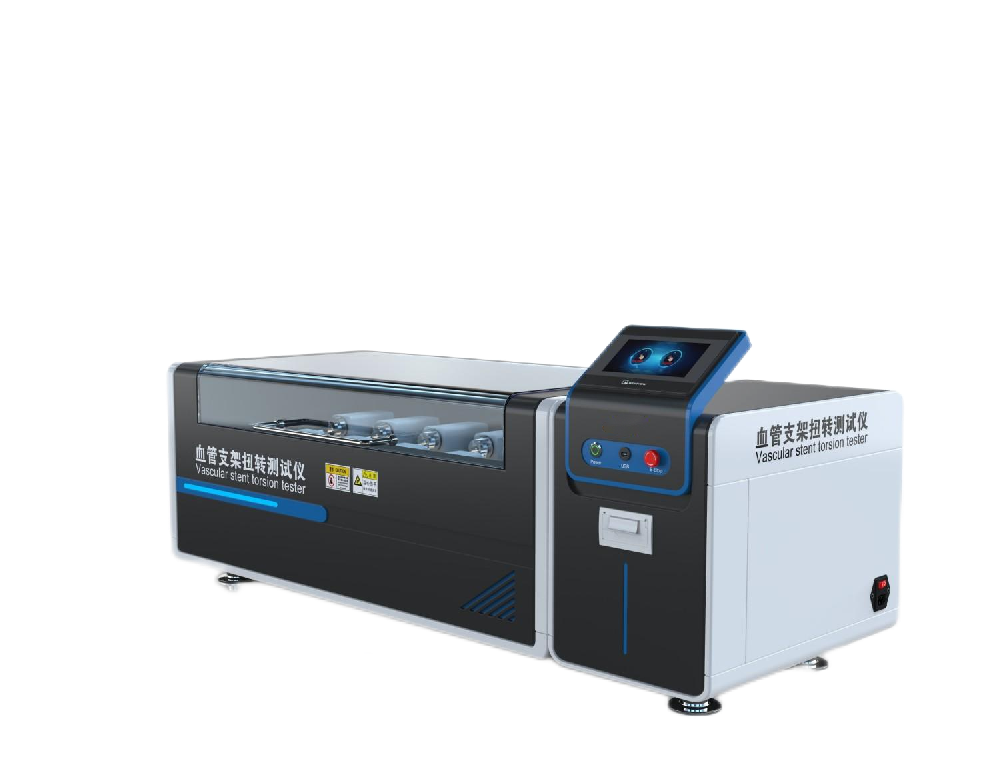

血管支架扭轉測試儀是使支架產生周期扭轉形變?yōu)榱水a(chǎn)生支架的周期性扭轉,將裝有已釋放支架的模擬血管的一端連接到可周期旋轉的裝置上,同時模擬血管的另一端保持固定。也可以將支架和模擬血管同時固定在測試裝置上來對支架施加周期性的扭轉。宜當調整測試裝置,使得模擬血管或支架連接點之間的旋轉量適合支架的預期扭轉形變。
產品特點；
優點 | 1、集成化操作系統，觸摸屏按鍵設置，一鍵啟動，測試穩定，數據安全可靠 |
核心競爭力 | 操作簡單方便，設備故障率低，使用國內或進口先進檢測元件，整機操作順暢，誤差小，使用年限長。 |
數據顯示 | 1、實時顯示扭轉角度、測試頻率 2、自動判斷試樣合格/不合格，并顯示、報警 3、內置大容量存儲器，可存儲不少于1000組測試數據（數據保留7日） 5、所有數據實時顯示界面，顯示精度位小數點后一位 |
結構特點 | 1、通電就可以使用，簡單快捷 |
二、滿足標準
標準號 | 名稱 |
YY/T 1764-2021附錄E | 血管支架體外軸向、彎曲、扭轉耐久性測試方法 |
三、關鍵參數?
?參數項? | 規格? |
控制系統 | 工業級PLC（選配Windows） |
操作界面 | 彩色7寸觸摸屏，支持中英文菜單切換、實時動態顯示 |
操作方式 | 全觸控操作，可設置、調用、修改測試程序 |
打印機 | 嵌入式打印機 |
電機頻率 | 扭轉0-10HZ，根據扭轉幅度可調配 |
支架直徑范圍 | 0~50mm |
支架長度范圍 | 0~400mm |
目標次數 | 0~999999999可設置 |
扭轉角度 | 0~360°（±180°），精度±1° |
泵速 | 0~10L/min |
測試工位 | 6工位 （可增加工位） |
測試工裝 | 1*6套 |
水循環系統溫度 | 室溫~99℃ |
循環測試液溫度 | 37℃±2℃ |
安全配置 | 急停按鈕，過載保護 |
電源電壓 | AC220V 50Hz |
四、計量要求以及測試項介紹
標準號 | 建議計量?jī)?nèi)容 | 建議計量點 |
YY/T 1764-2021附錄E | 水浴：室溫~99℃ | 標準要求：水浴溫度37℃±2℃ |
測試項： | ||
YY/T 1764-2021附錄E | 模擬血管內支架的扭轉耐久性試驗方法 | |
五、滿足標準其他測試項的儀器（完整資料可咨詢銷售）
標準號以及測試項 | 儀器名稱 | 圖片 |
YY/T 1764-2021附錄B YY/T 1764-2021附錄A
| 血管支架彎曲耐久性測試儀---軸向壓縮彎曲 |  |
YY/T 1764-2021附錄C | 血管支架彎曲耐久性:芯軸彎曲 | / |
YY/T 1764-2021附錄D | 血管支架彎曲耐久性:無芯軸弧形彎曲 | / |
六、標配物品以及用途
名稱 | 數量 | 用途 | 參考圖 |

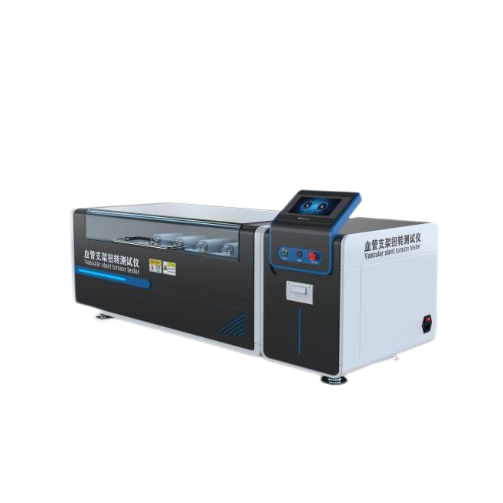

主機
| 1臺 | 設備整機發貨，無需安裝 |  |
電源線 | 1根 | 設備連接插座使用 | / |
說明書 | 1份 | 介紹設備使用方法以及保養等注意事項 | / |
電子版操作視頻 | 1份 | 指導操作流程，學習更方便 | / |
合格證及保修卡 | 1份 | 出廠質檢，質保服務 | / |
水浴 | 1臺 | 提供測試環境溫度 | / |
銘牌 | 1個 | 設備出廠標識 | / |
七、應用場景與行業需求
使用單位 | 產品性能 |
血管類生產企業 | 1、新型血管支架的研發階段 |
?第三方檢測機構 | 用于產品認證，提供權威合規報告 |
科研機構 | 用于產品升級，滿足醫療行業對產品的需求 |
八、使用注意事項
?環境要求 | 將測試環境溫度設定并穩定在37°C±2°C，以模擬人體生理環境 |
儀器放置 | 放置在?平穩、干燥、清潔?的臺面上，避免振動影響測試精度 |
電源連接 | 確保電源連接正常，防止電氣故障 |
定期校準 | 需由專業人員進行，定期校驗傳感器 |
九、售后服務
安裝調試 | 公司可在買方準備好設備所需外部條件(如水，電等)后，負責該設備的安裝、調試、啟動工作，并提供良好的技術支持和售后服務，同時對使用人員進行培訓，保證受訓人員能夠獨立、熟練操作設備和完成簡單的維修工作、設備日常維護等工作。 |
保修 | 設備保修期為1年，易耗品、天災人員為損壞除外，保修期內，賣方負責該設備由于設備自身原因而引起的各種故障問題并負責無償解決。在保修期外，該設備的維修工作要收取備品備件的成本費用和一定的服務費用。 |
維修反應時間 | 賣方在接到買方的故障通知后，保證在2小時內做出響應，并爭取在最短的時間內盡快排除故障。 |
終身服務 | 賣方承諾在該設備的使用期間，可無償、無限期地提供該設備的技術支持。 |
