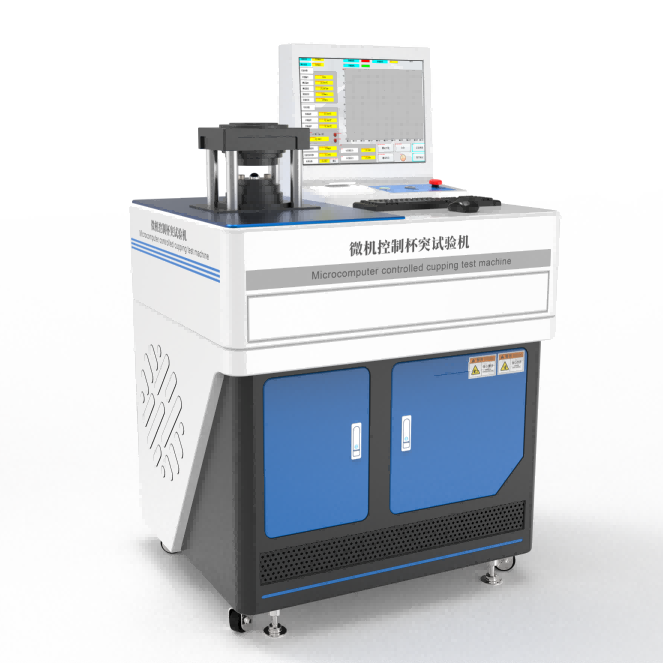

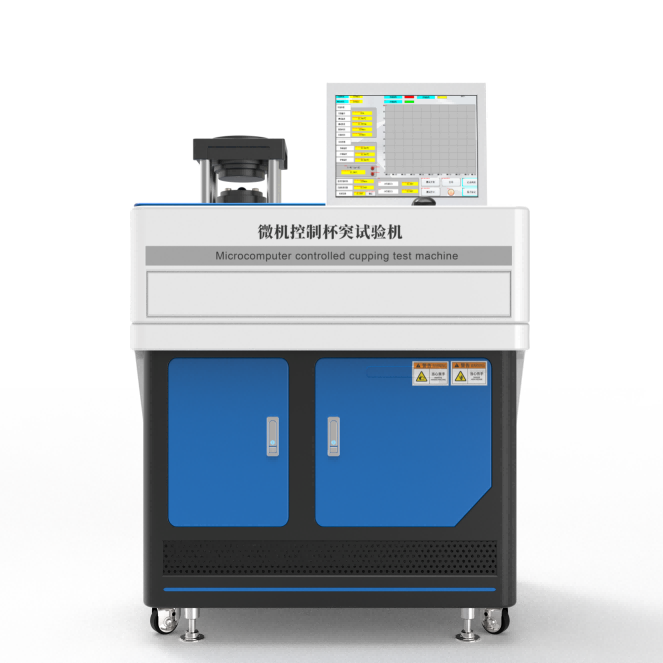

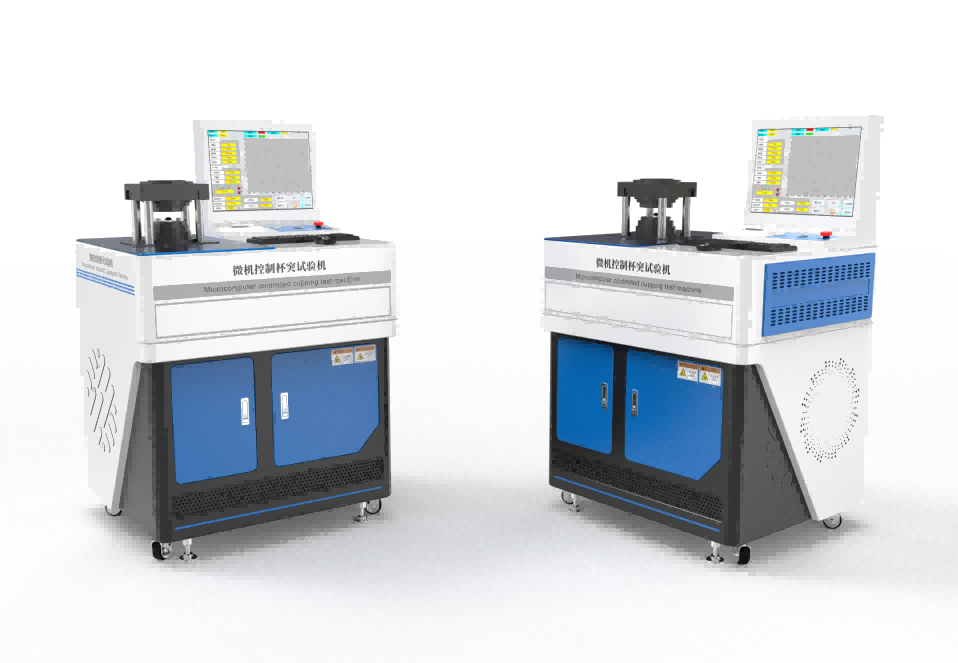

微機控制杯突試驗機

產品概述

微機控制杯突試驗機可實時動態顯示加緊力值、頂破力值、杯突值、試驗速度和試驗曲線。主要用于檢驗金屬薄板和帶材的塑形變形性能。

滿足標準:

GB/T4156-2007《金屬材料薄板和帶埃里克森杯突試驗》

JG 583-2010《杯突試驗機》；

GB 5125-85《有色金屬?zèng)_杯試驗方法》

JB/T7408-94；

ASTME643-2008標準

技術參數

控制系統：PLC+Windows系統；

操作界面：彩色15寸嵌入工業電腦，中英文切換；

WiFi連接無線打印機；

曲線展示

板材厚度：

標準杯突試驗  0.2—2mm

非標準杯突試驗   0.2—3mm

標準沖杯試驗有色金屬板     0.1—2mm

 沖頭行程：0-60mm；

試驗準確度：杯突值精度±0.02mm；

試驗速度：2~100mm/min；

夾緊活塞行程：0-40mm；

沖壓負荷： 60-300kN根據客戶選擇而定

夾緊負荷：25kN-120KN根據客戶選擇而定；

液壓油：N46號液壓油；

杯突試驗?zāi)＞咭?guī)格：

選配沖頭：dpΦ32
選配 沖模：ddΦ32.28  ddΦ32.35  ddΦ32.43  ddΦ32.50
                      ddΦ32.60  ddΦ32.75  ddΦ32.90  ddΦ33.05
                      ddΦ33.20  ddΦ33.35  ddΦ33.50  ddΦ33.80
                      ddΦ34.10  ddΦ34.50  ddΦ35.00  ddΦ35.60
                      ddΦ36.30  ddΦ37.00  ddΦ38.50  ddΦ39.80

標配沖頭球徑：φ20±0.05mm

標配墊?？讖剑?/span>φ38±0.1mm

標配固定?？讖剑?/span>φ27±0.05mm

外形尺寸：780×560×1400mm；

電源功率：380V 50Hz 3KW
