?一、產品介紹及特點?
產品介紹：

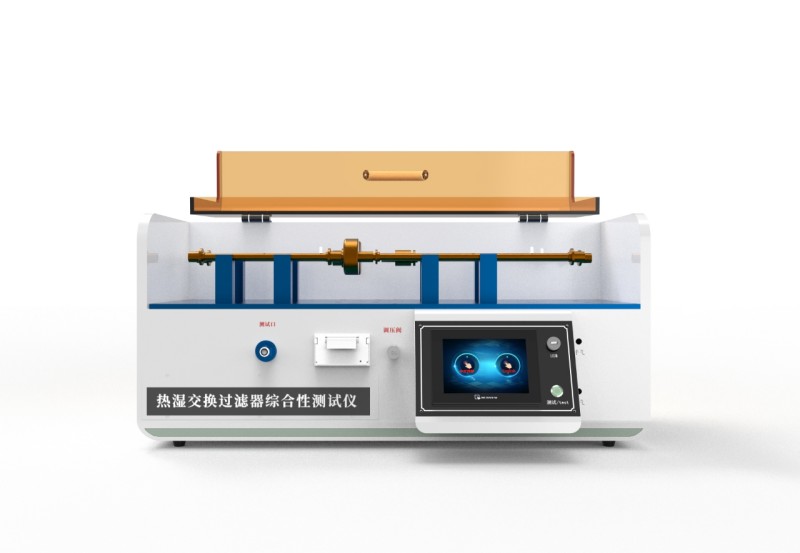

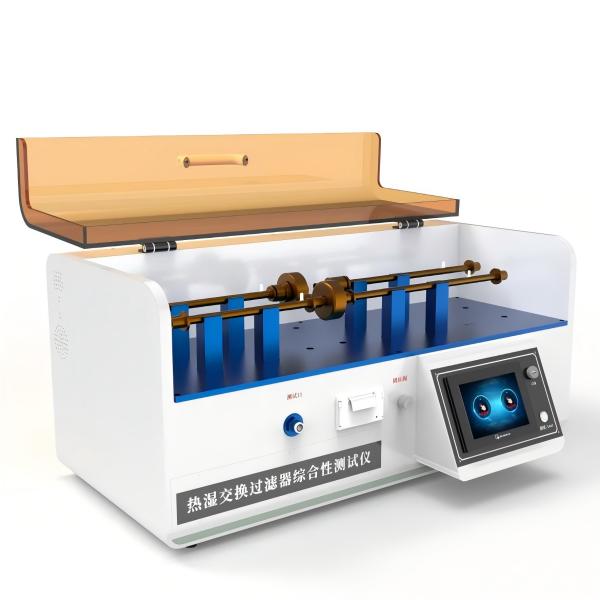

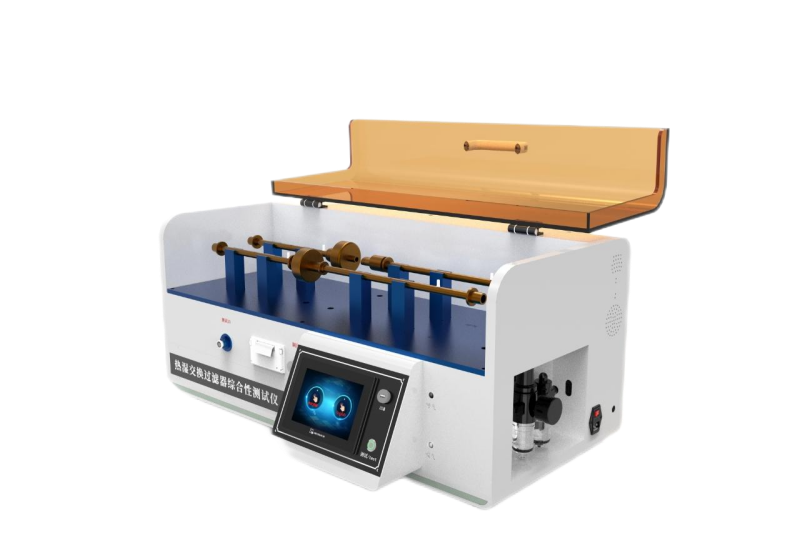

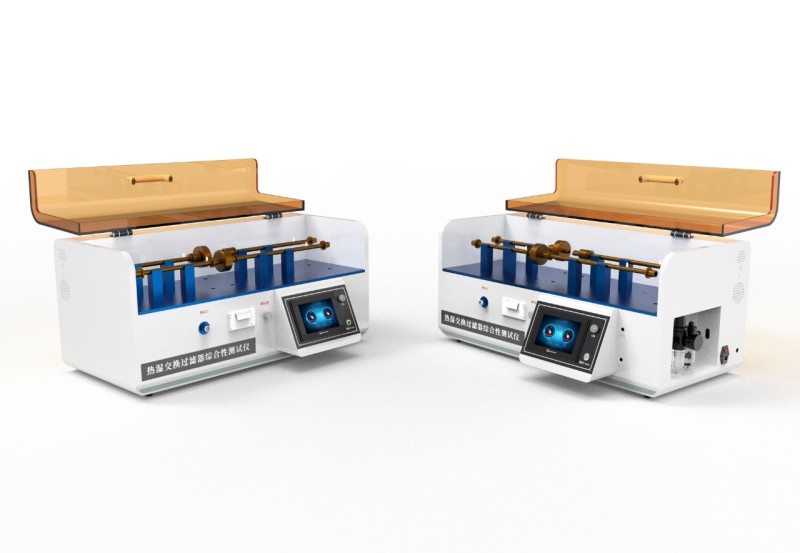

熱濕交換過濾器（HME）綜合性測試儀是用于評估HME過濾器核心性能的專業設備，主要包含壓降、泄漏和順應性三大測試模塊。
1）?壓降測試?
?目的?：測量氣體通過HME時的阻力，反映患者呼吸負擔。
2）?泄漏測試?
?目的?：檢測過濾器密封性，防止氣體泄漏引發治療劑量不足或污染。
3）?順應性測試?
?目的?：評估過濾器在壓力變化下的容積形變能力，影響潮氣量精度。
產品特點；
優點 | 集成化操作系統，觸摸屏按鍵設置，一鍵啟動，測試穩定，數據安全可靠 |
核心競爭力 | 操作簡單方便，設備故障率低，使用國內或進口先進檢測元件，整機操作順暢，誤差小，使用年限長。 |
數據顯示 | 1、實時顯示當前壓力、設定壓力、測試時間 2、自動判斷試樣合格/不合格，并顯示、報警 3、內置大容量存儲器，可存儲不少于1000組測試數據（數據保留7日） 4、配備USB接口，可導出測試數據及曲線（Excel/PDF格式）；可選配RS232接口連接電腦打印機 |
結構特點 | 通電通氣就可以使用，簡單快捷 |
二、滿足標準
標準號 | 名稱 |
YYT 0735.1-2009 | 麻醉和呼吸設備 濕化人體呼吸氣體的熱濕交換器(HME) 第1部分:用于最小潮氣量為250 mL 的HME |
ISO 9360-1:2000 | 麻醉和呼吸設備 濕化人體呼吸氣體的熱濕交換器(HME) 第1部分:用于最小潮氣量為250 mL 的HME |
?ISO 23328-2:2002 | 麻醉和呼吸用呼吸系統過濾器 — 第2部分：非過濾方面 |
三、關鍵參數
?參數項? | 規格? |
控制系統 | 工業級PLC |
操作界面 | 彩色7寸觸摸屏，支持中英文菜單切換、實時動態顯示及數據存儲（≥200組） |
?流量計范圍? | 0-200ml/min，精度±1%和200L/min，精度±2% |
?數據輸出? | 機載打印機實時輸出測試報告，支持?jǐn)?shù)據存儲與導出 |
?接頭設計? | 適配15/22 mm標準呼吸管路接頭 |
壓力傳感器 | 0-50kPa ，485通訊 ，精度±0.1%FS |
調壓閥 | 進口調壓閥：美國BELLOFRAM |
流量控制器 | 質量流量控制器：進口日本品牌0-3SLM，精度±2%FS |
壓差傳感器 | 0-10V輸出，0-1kPa，精度±0.5%FS |
外形尺寸 | 1000×600×470（mm） |
電源 | AC90V-240V/50Hz（自適應寬電壓） |
功率 | 70W |
自制軟件，實時監測，可USB導出結果，可連接電腦 | |
四、計量要求以及測試項介紹
標準號 | 建議計量內容 | 建議計量點 |
YYT 0735.1-2009 | ?流量計：0-200ml/min，精度±1% 流量計：200L/min，精度±2% 壓力傳感器：0-50kPa，精度±0.1%FS 壓差傳感器：0-1kPa，精度±0.5%FS | 壓降測量標準要求的流量為30、60、90L/min，設備量程是200L/min，建議計量30、60、90L/min 氣體泄漏試驗標準要求的壓力為7 kPa±0.35 kPa，設備量程是0-50KPA，建議計量7 kPa±0.35 kPa |
ISO 9360-1:2000 | ?流量計：0-200ml/min，精度±1% 流量計：200L/min，精度±2% 壓力傳感器：0-50kPa，精度±0.1%FS 壓差傳感器：0-1kPa，精度±0.5%FS | 壓降測量標準要求的流量為30、60、90L/min，設備量程是200L/min，建議計量30、60、90L/min 氣體泄漏試驗標準內部的壓力為7 kPa±0.5 kPa，設備量程是0-50KPA，建議計量7 kPa±0.5 kPa |
?ISO 23328-2:2002 | ?流量計：0-200ml/min，精度±1% 流量計：200L/min，精度±2% 壓力傳感器：0-50kPa，精度±0.1%FS 壓差傳感器：0-1kPa，精度±0.5%FS | 壓降測量標準要求的流量為15、30、L/min，設備量程是200L/min，建議計量15、30L/min 氣體泄漏試驗標準內部壓力為7 kPa±0.5 kPa，設備量程是0-50KPA，建議計量7 kPa±0.5 kPa |
測試項 | 壓降測量、氣體泄漏試驗、順應性試驗 | |
測試流程 | ?壓降?：連接流量計→校準空載壓降→加載HME→記錄30 L/min流量下壓差值。 ?泄漏?：封閉端口→正壓充氣至7 kPa→記錄維持壓力的空氣流量。 ?順應性?：注射器注氣→加壓至7 kPa→扣除系統泄漏后計算容積變化。 | |
五、完成測試輔助用品（可選配）
標準號 | 儀器或材料名稱 | 參考圖 |
1 | 潔凈空氣或空氣壓縮機 （0.4Mpa-0.8Mpa）（客戶自備） |
|
六、標配物品及用途
名稱 | 數量 | 用途 | 參考圖 |
主機 | 1臺 | 設備整機發貨，無需安裝 |
|
電源線 | 1根 | 設備連接插座使用 | / |
說明書 | 1份 | 介紹設備使用方法及維護保養等 | / |
電子版操作視頻 | 1份 | 指導操作流程，學習更方便 | / |
合格證及保修卡 | 1份 | 出廠質檢，質保服務 | / |
銘牌 | 1個 | 設備出廠標識 | / |
接頭 | 2個 | 樣品連接 | / |
8mm氣管 | 1根 | 2米 | |
生膠帶 | 1卷 | 連接密封使用 |
|
七、滿足標準其他測試項的儀器（完整資料可咨詢銷售）
標準號及測試項 | 儀器名稱 | 圖片 |
YYT 0735.1-2009 6.2 ISO 9360-1:2000 6.2 | HME熱濕交換器水分損失測量儀 （普通款） |
|
YYT 0735.1-2009 6.2 ISO 9360-1:2000 6.2 | HME熱濕交換器水分損失測量儀 （高配款） |
|
八、應用場景與行業需求
?醫療器械生產質檢 | 用于HME批量生產中的性能一致性檢測，提升產品合格率。 |
生產企業 | 工程師通過測試數據優化材料選擇、結構設計，提升產品呼吸舒適度與過濾效率。? |
?第三方檢測機構 | 依據標準出具權威檢測報告，支持產品注冊與認證。 |
醫院與臨床研究 | 設備科用于采購前性能驗證或定期維護檢測，確?；颊呤褂冒踩?/span> |
九、使用注意事項
?密封裝夾 | 安裝被測HME時，確保接口與測試夾具?密封良好。? |
?校準維護? | 定期校驗壓力傳感器，避免數據漂移 |
存放管理 | 定期通電檢查，防止元器件老化 |
十、質保售后
安裝調試 | 公司可在買方準備好設備所需外部條件(如水，電，氣等)后，負責該設備的安裝、調試、啟動工作，并提供良好的技術支持和售后服務，同時對使用人員進行培訓，保證受訓人員能夠獨立、熟練操作設備和完成簡單的維修工作、設備日常維護等工作。 |
保修 | 設備保修期為1年，易耗品、天災人員為損壞除外，保修期內，賣方負責該設備由于設備自身原因而引起的各種故障問題并負責無償解決。在保修期外，該設備的維修工作要收取備品備件的成本費用和一定的服務費用。 |
維修反應時間 | 賣方在接到買方的故障通知后，保證在2小時內做出響應，并爭取在最短的時間內盡快排除故障。 |
終身服務 | 賣方承諾在該設備的使用期間，可無償、無限期地提供該設備的技術支持。 |
