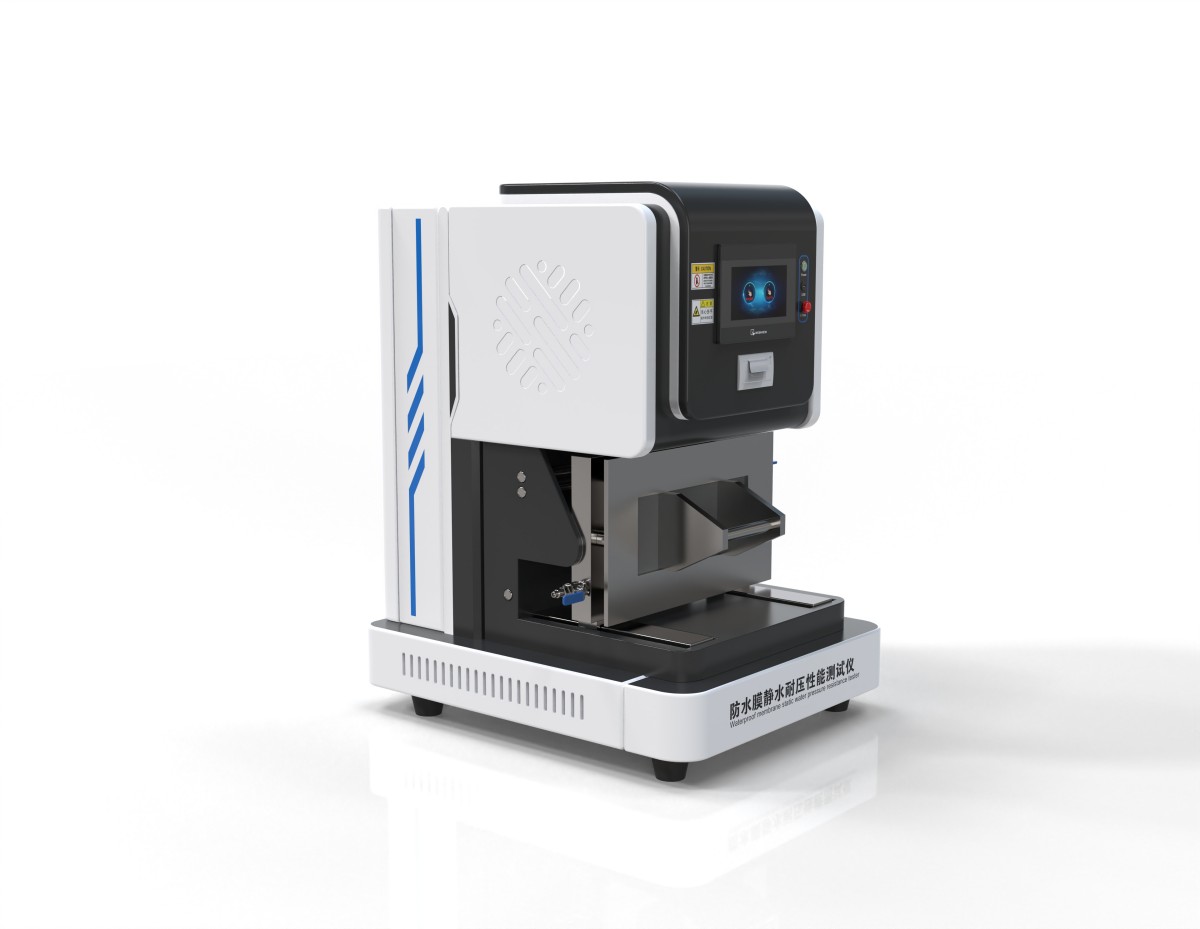

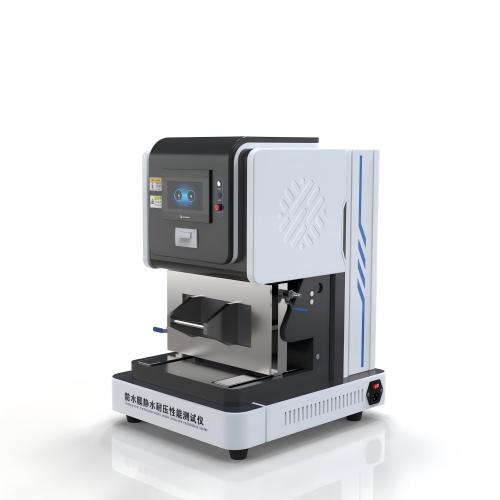

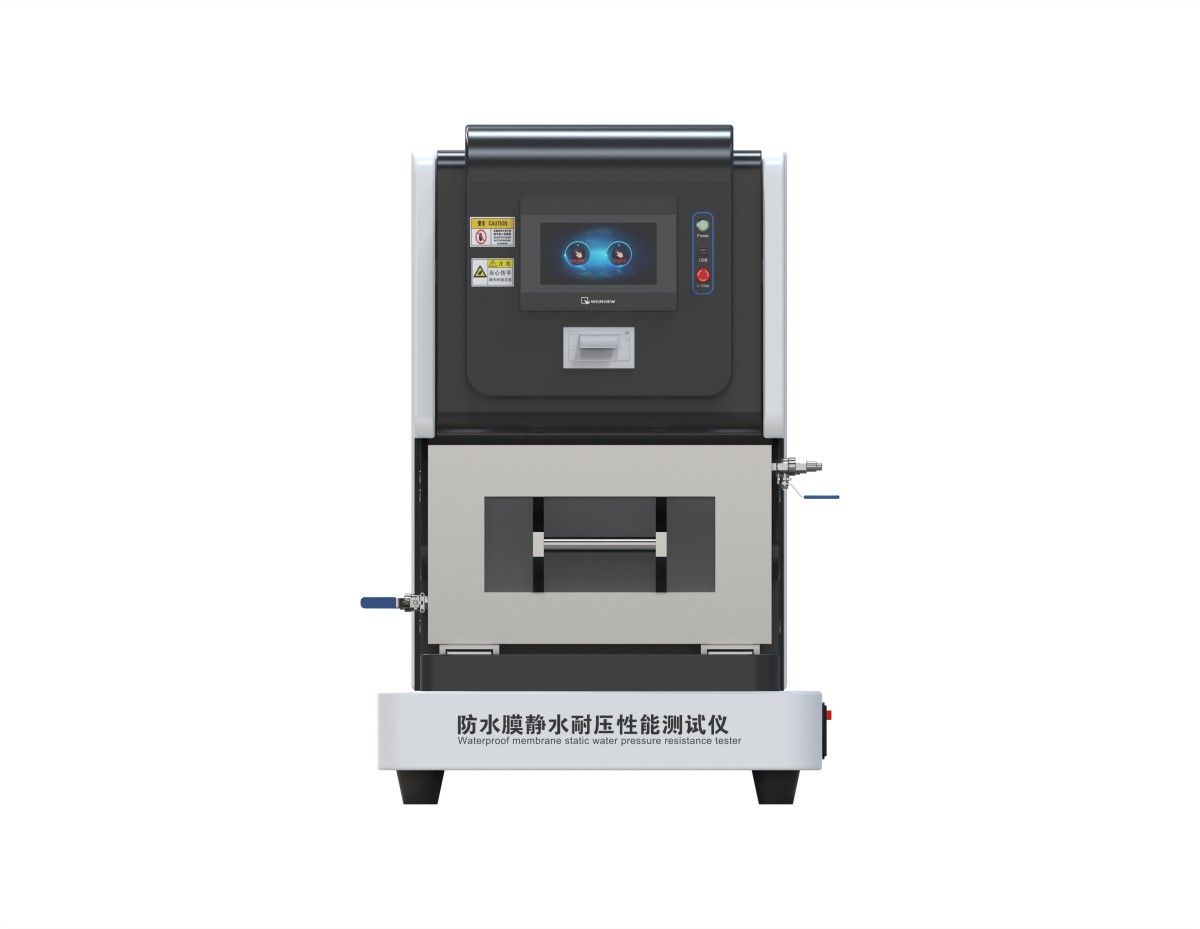

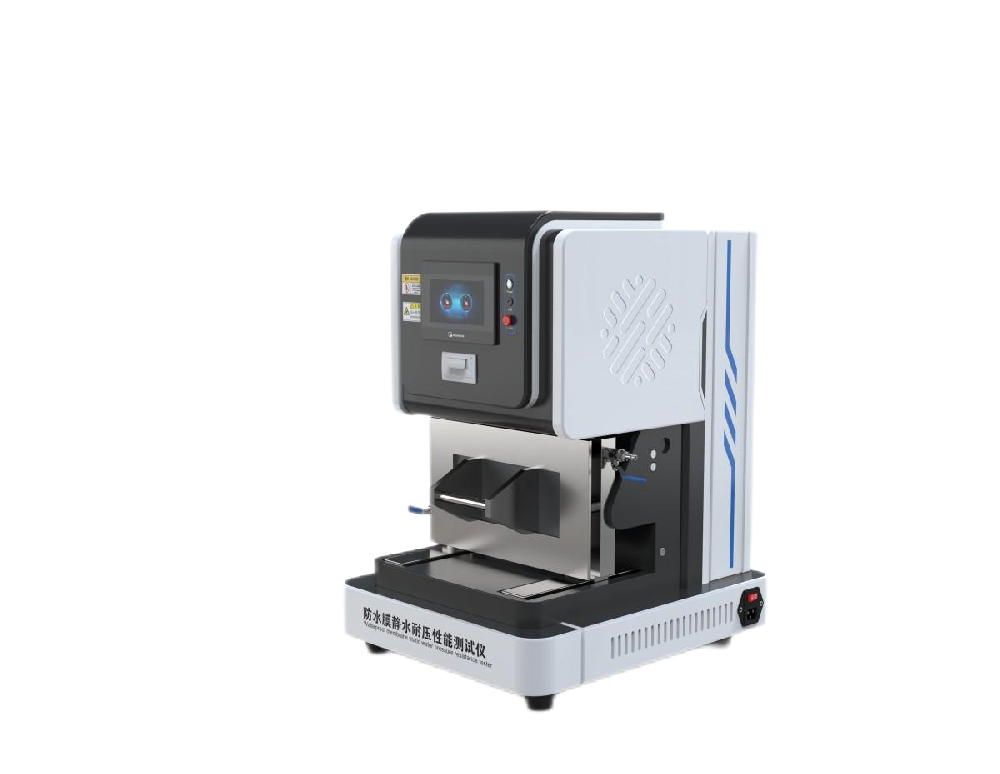

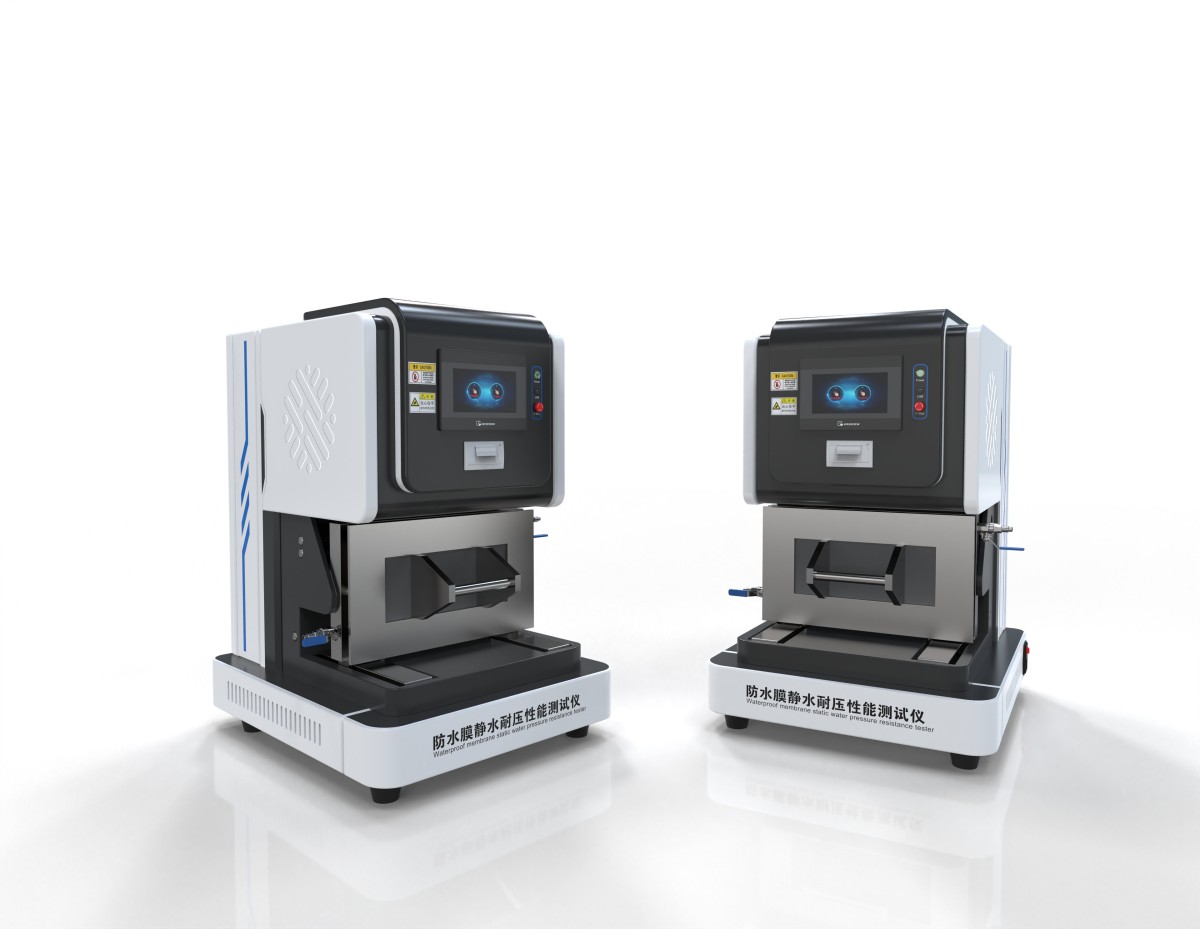

防水膜靜水耐壓性能測試儀

防水膜靜水耐壓性能測試儀

一、 意義和用途：

本試驗方法測試防水膜的靜水阻力，可用于比較防水膜的靜水阻力

二、技術指標

1、 氣源        ：0-0.8Mpa （客戶自備）

2、 電氣比例閥  :  供氣壓力：0-0.8Mpa 壓力范圍：0-0.9MPa

3、 壓力傳感器  ：壓力變送器

              測量量程：0-1.0MPa 測量精度：0.5%FS

供電電壓：DC24V

4、 時鐘        ：PLC內部   客戶任意設置 精度1s

5、 觸摸屏      ：7吋HMI

6、 控制系統    ：PLC

7、 打印機      ：嵌入式熱敏打印機

二、 結構原理

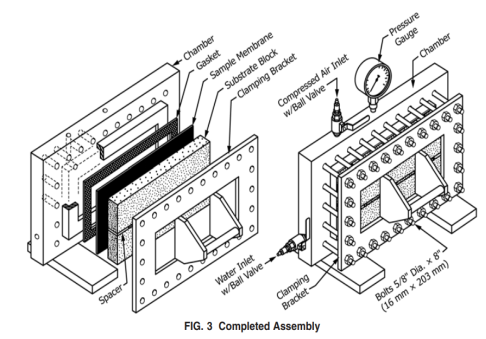

整個設備由三部分組成，PLC控制系統部分、測試腔室總成（如圖 FIG.3所示）等

一、 主要功能及特點

(1)  設備由PLC 模擬量AD通道采集控制系統組成，采用 SMC 電氣比例閥及壓力變送器控制，壓力在試驗范圍內控制精度高。

(2) 控制軟件成熟，界面人性化，運行可靠性高。

(3) 系統采用 PID（比例+積分+微分）控制，使系統進入穩態后無穩態誤差，改善系統在調解過程中的動態特性，超前控制消除余差，使系統更穩定準確，控制系統輸出精度好。

(4) 采集數據存入數據庫，可供導出打?。梢园纯蛻粜枨蟮膱?bào)告格式輸出）。

二、 機器電源

1、電壓 220V 50HZ

2、電流 3.0A

3、總功率0.75KW

4、電路保護系統：接地保護、快速保險等.
