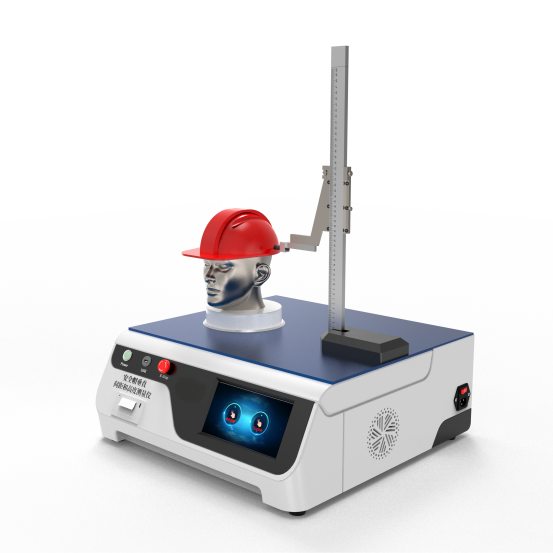

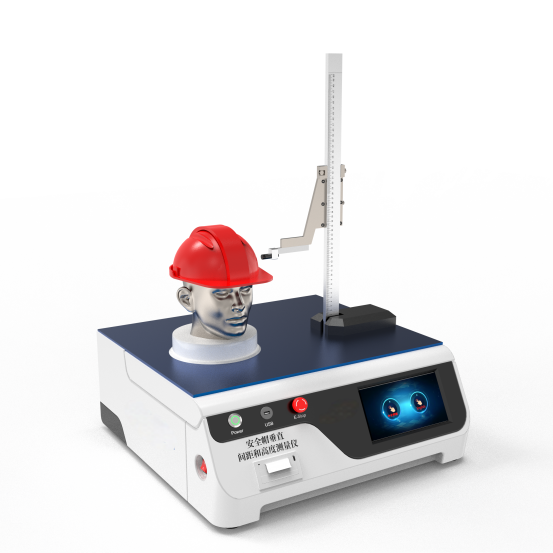

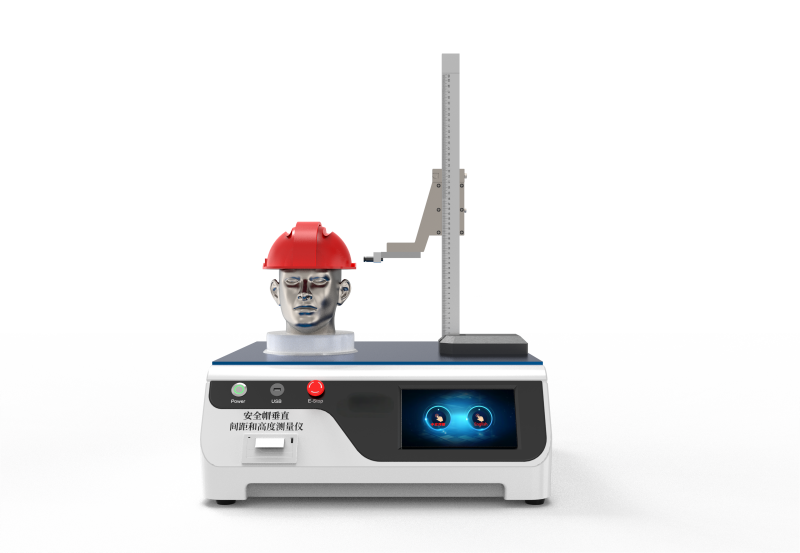

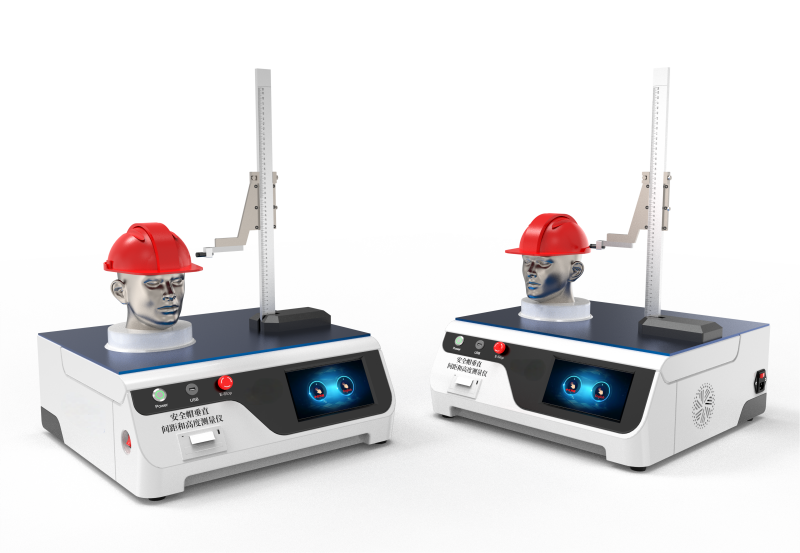

安全帽垂直間距和高度測量?jī)x

執行標準

適用標準:GB T 2812-2024、GB 2811-2019 標準要求

用途:

該測量?jī)x用于測量安全帽的重直佩戴高度，

技術參數:

控制系統：PLC;

操作界面：彩色7寸觸摸屏，中英文切換；

數顯高度尺，實時顯示高度，量程:0-500mm

采用紅外線定位

佩戴高度≤85mm 時使用 1#頭模

佩戴高度>85mm 時使用 2#頭模

先把測試樣品按標準要求佩戴至標準規定的頭模上，在殼頂部垂直向下施加 50 N±IN 的載荷使樣品佩戴穩定，并調整至帽推兩側高度一致

測量樣品側面帽箍底邊最低點至頭模頂端的垂直距離為佩戴高度，記錄測理值并精確到1mm

測量帽殼短軸邊緣上的點相對頭模的位置至帽殼頂端的垂直距離為 X1

去除佩戴系統及緩沖襯墊，將樣品再次放置到頭模上，確保帽殼資態與去除前一致。

測量相同點間的垂直距離為X2

X2-X1 即為垂直間距，記錄測量值并精確到 1mm。

電源:220V 50HZ,

主要配件:高度尺，紅外線定位傳感器,50士IN；

外形尺寸：560*460*630mm
