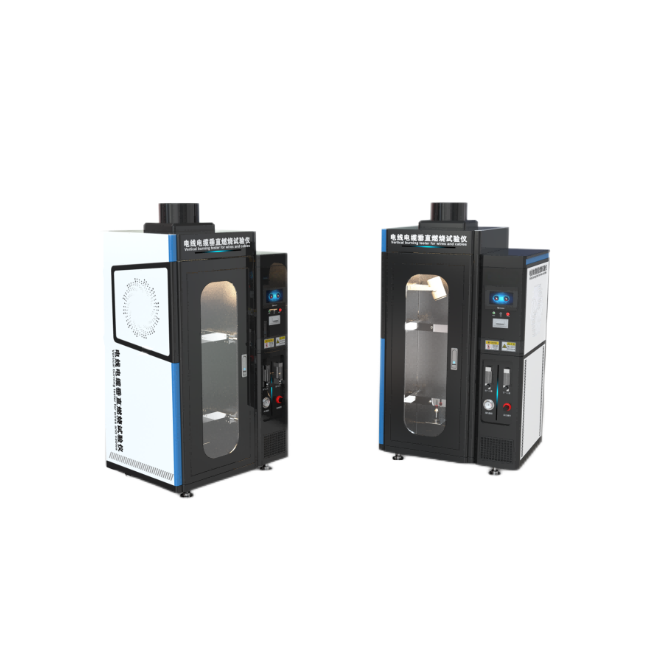

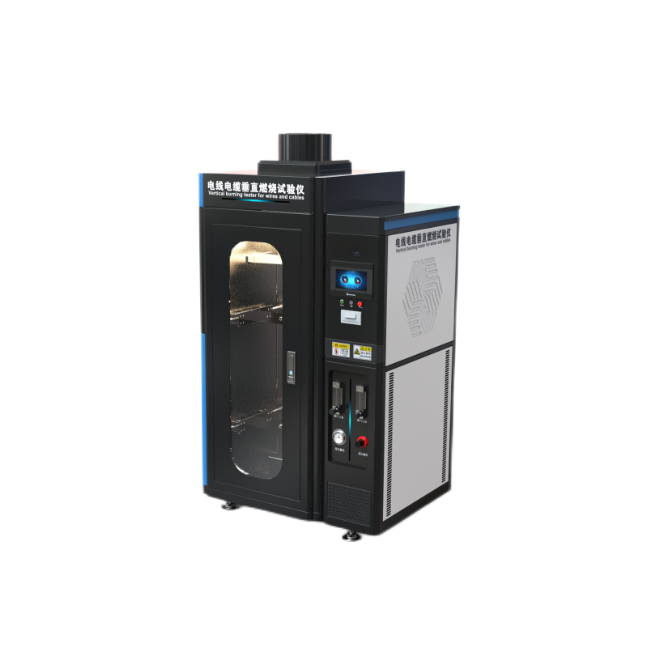

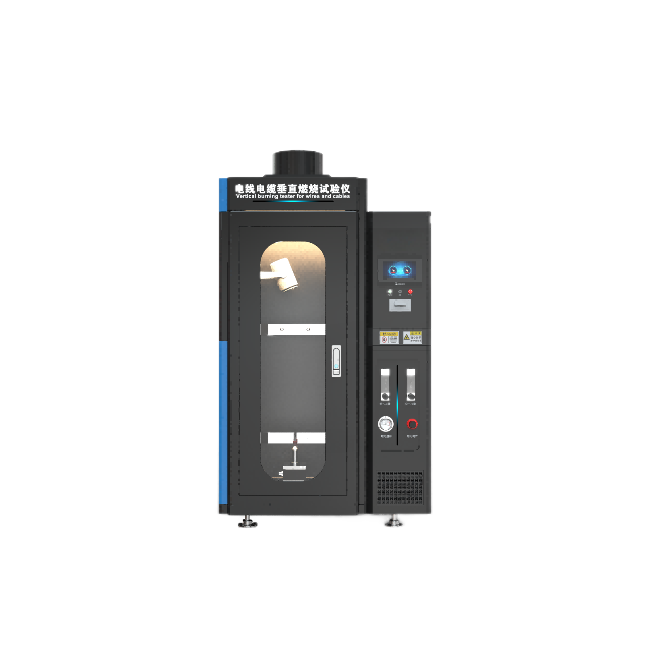

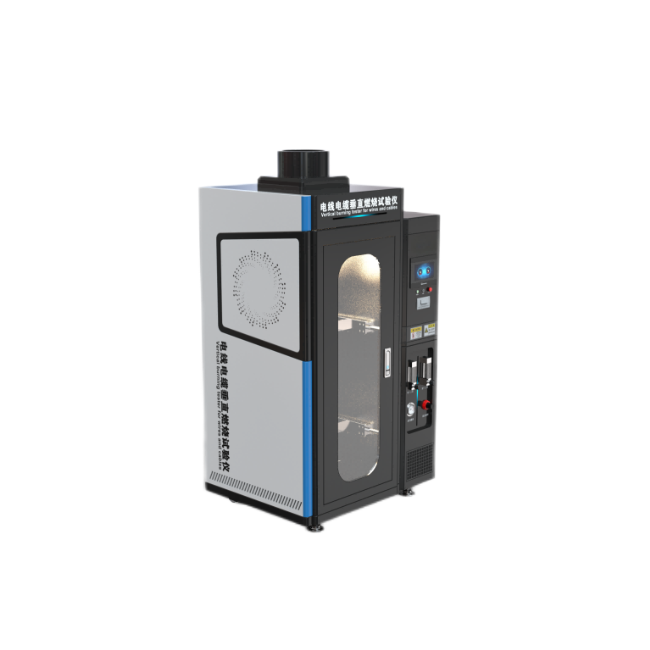

電線電纜垂直燃燒測試儀/單根電線電纜垂直燃燒試驗機/電線電纜燃燒性能測試儀
使用范圍
單根電線電纜垂直燃燒試驗儀主要針對導體直徑大于8mm(截面積大于0.5mm2)或小于8mm(截面積小于0.5mm2)的單根電線電纜的可燃性能進行評定。適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、電氣連接件和輔件等電工電子產品及其組件部件的研究、生產和質檢部門。
產品功能特點
是采用規定尺寸的本生燈 (Bunsen burner) 和特定燃?xì)庠?( 丙烷 ) ，按一定的火焰和一定的施焰角度對呈垂直狀態的試品定時施燃，以試品點燃、燃燒的持續時間和燃燒長度等來評定其可燃性及著火危險性。
主要技術參數
1.燃燒器：內徑Φ12mm ± 0.5mm（符合GB/T18380.11）及內徑Φ9.5mm ± 0.5mm（符合GB/T18380.21）本生燈各一個
2.試驗傾角： 45°
3.火焰：20mm ± 2mm 到190mm±1mm可調
4.施焰時間: 0-999.9s±0.1s可調
5.持焰時間: 0-999.9s±0.1s，自動記錄，手動暫停
6.燃燒氣體: 95% 丙烷氣( 一般情況可采用液化石油氣代替 )
7.流量壓力：帶雙流量表及壓力表（燃?xì)饧翱諝猓?/span>
8.溫度測試范圍：0~1000℃
9.火焰溫度要求：從100℃±5℃升到700℃±3℃的時間在45秒±5秒之內
10.火焰應連續燃燒試樣，火焰燃燒時間T設定范圍0.1-999.9（秒）連續設定；
11.測溫?zé)犭娕迹害?/span>0.5mm進口鎧裝熱電偶（K型）
12.試驗過程：試驗程序自動控制，無獨立抽風
13.燃?xì)猓翰捎酶呒兌缺闅饣蚴鸵夯瘹猓ㄓ脩糇詡洌?/span>
14.被試驗電線電纜長度：600±25mm；
15.被試驗電線電纜外徑：導體直徑大于0.8mm或截面積大于0.5mm2
16.本裝置應安放在不通風且溫度為（23±10）℃的環境中進行試
17.轉換開關可根據實際需要選用手動或自動；
18.燃?xì)饬髁糠秶?/span>0.1-1L/min；
19.空氣流量范圍：0.1-1m3/h
20.燃燒噴燈標準功率：1KW;
21.電源電壓：220V/50Hz
22.箱體材料：不銹鋼機箱 外表無焊點工藝
23.工作室尺寸：300x450x1200mm（0.16立方）；
配置清單
1說明書 份 1
2燃燒箱 臺 1
3接物盤 件 1
4保修卡 份 1
5合格證 份 1
6不銹鋼塊規 個 1
設計標準
GB/T18380.11-2008、GB/T18380.12-2008、GB /T18380.21-2008、GB/T18380.22-
2008、GB/T5169.14-2007
適用標準
IEC60332 、 GB/T19666-2005、 GB12972 、 GB13033 、 MT818、MT386、ISO5656
