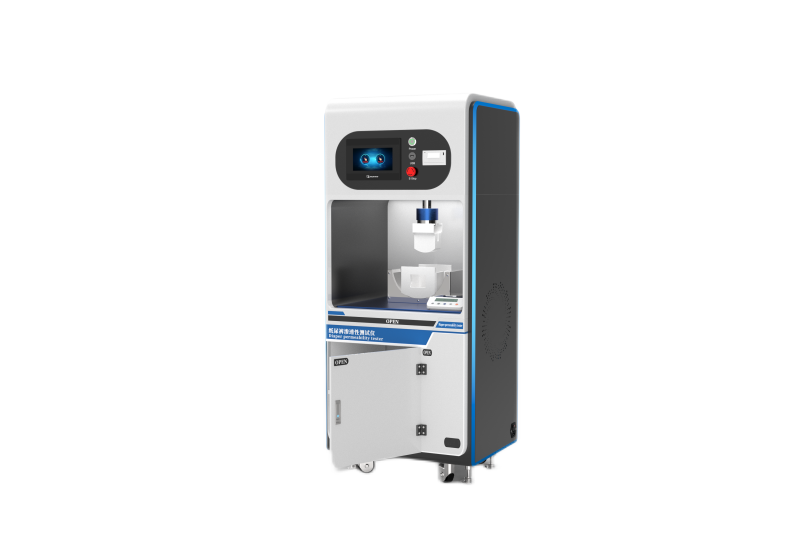

落地式紙尿褲滲透性能測試儀

儀器用途：

紙尿褲滲透性能測定儀用于紙尿褲等產品吸收速度、回滲性能以及滲透性能的測定。

符合標準：

GB/T28004.1-2021、GB/T28004.2-2021等

技術要點：

測試用的試液采用蠕動泵控制加液方式，保證加液的穩定性以及重復性，加液精度可達±1%。

試液（生理鹽水）加熱方式采用水浴加熱方式，存儲于玻璃灌中，不會對試液的性能產生任何影響。

兒童紙尿褲測試樣夾具：U型底座 3 個、試樣支架 3 個、標準加液模塊3個、標準加壓模塊 3 個。

成人紙尿褲試樣夾具：U 型底座 1 個、標準加液模塊 2 個、標準加壓模塊 2 個。

所有試樣夾具采用 PA66 材質經 3D 打印而成，耐沖擊性強、耐腐蝕、耐高溫。

整機采用臺式結構設計，操作穩定，移動安裝更加方便。

控制系統：PLC;

操作界面：彩色7寸觸摸屏，中英文切換；

采用觸摸屏控制和顯示，中、英文界面菜單式操作；

模具材料：pu塑料材料；

標配：天平，百分之一600g精度0.01g；

儲柜：置放成人和兒童模具等；

技術參數：

1、兒童紙尿褲測試參數尺寸

1.1、U 型試樣底座參數：

B1: L:125±1mm W:122±1mm

B2: L:136±1mm W:135±1mm

B3: L:154±1mm W:152±1mm

1.2、標準加液模塊參數：

M1: L:100±1mm W:80±1mm

M2: L:108±1mm W:85±1mm

M3: L:125±1mm W:95±1mm

1.3、標準測試加壓模塊：

Y1: L:100±1mm W:80±1mm

Y2: L:108±1mm W:85±1mm

Y3: L:125±1mm W:95±1mm

2、成人紙尿褲測試參數尺寸

2.1、U 型試樣底座參數：

L:319±1mm W:200±1mm

2.2、標準加液模塊參數：

M1: L:170±1mm W:70±1mm

M2: L:170±1mm W:95±1mm

2.3、標準測試加壓模塊：

Y1: L:170±1mm W:70±1mm

Y2: L:170±1mm W:95±1mm

加壓壓強：2.0±0.2 KPa、4.0±0.2 KPa

加液流速：480±5 ml/min（兒童）、750±5ml/min（成人）

計時范圍：0.00 ~ 9999.99 s

試液加熱范圍：室溫+5℃～50℃

電源：AC220V、200W、50Hz

尺寸 L×W×H：820mm×520mm×1500mm
