一、 儀器用途

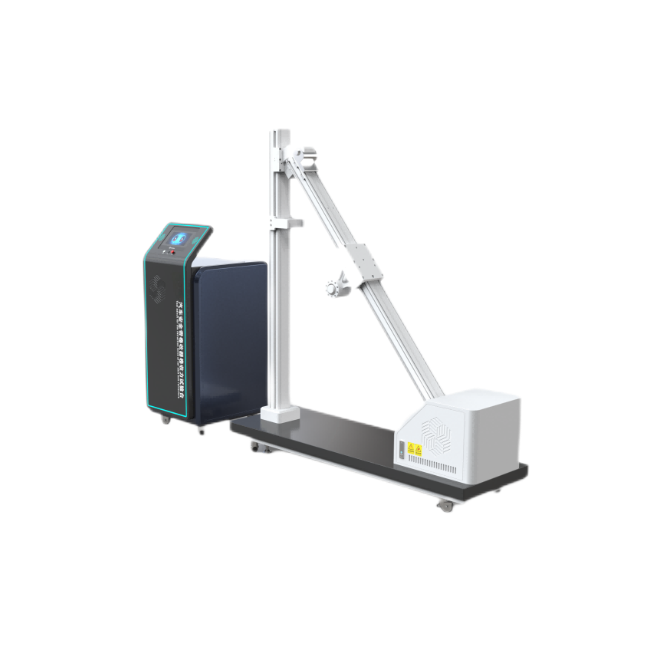

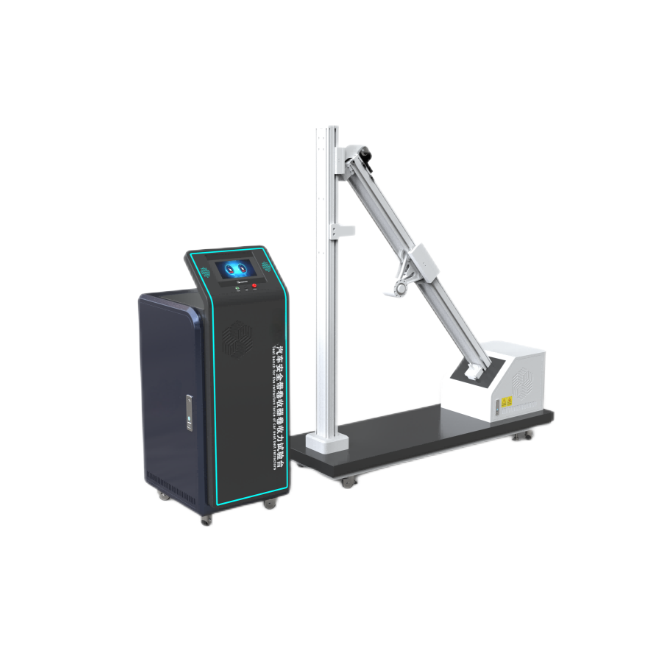

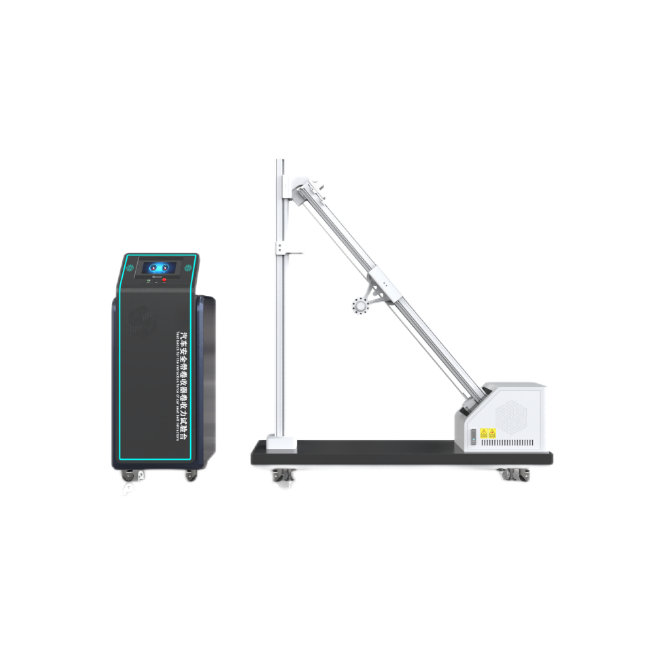

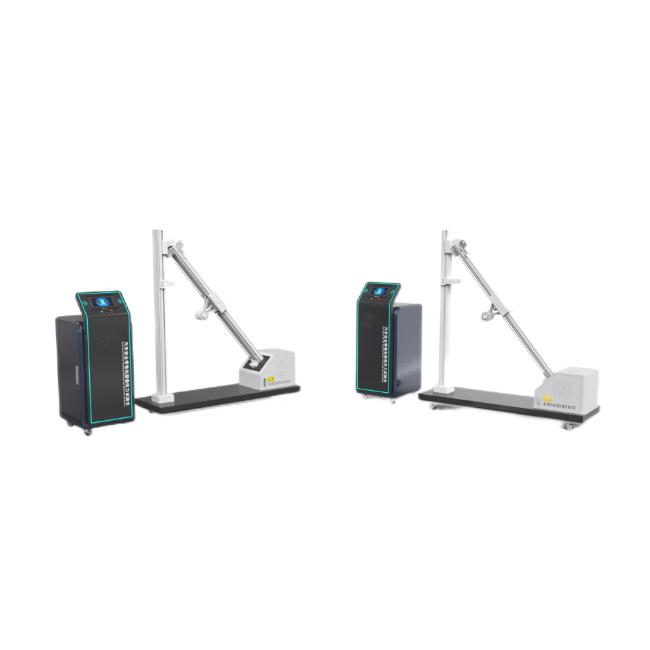

本儀器用在汽車安全帶之卷收器，其拉出力及卷收力之測試，以檢驗卷收器之品質，判定卷收器之允收標準。
儀器特點
1、多自由度調節裝置；
2、可實現任意安裝位置試件的卷收力試驗；
3、力傳感器安裝方式靈活，位置可調；
4、工控機與伺服控制方案，利于運行平穩，并易于維護；
5、結構緊湊、重心低，利于臺身穩定。
二、適用標準
GB 14166-2013 機動車乘員用安全帶、約束系統、兒童約束系統和ISOFIX兒童約束系統
JIS D-4604：1995 汽車零件：安全帶
三、技術指標
使用環境溫度:0℃~40℃，相對濕度不超過70%RH
織帶位移:最大拉出長度(全拉出)
回卷長度:全長的25%+50mm;
力傳感器:量程0-200N，精度:0.3%FS;
位移測量精度:<±0.5mm;
驅動形式:伺服電機驅動;
控制方式:PLC控制;
卷收器安裝角度:0-30°可調;
顯示設定方式:7吋彩色觸摸屏;
數據存儲:系統內存或U盤
四、試驗方法
1）根據安全帶的類型和安裝角度信息，通過控制器調節角度調整架與地面之間的傾角;
2）將待測試安全帶的卷收器固定點安裝在卷收器固定部上，將所述卷收器固定部調節至預定高度，以使安全帶的織帶拉出的全長為織帶有效長度,
3）將安全帶的導向環安裝在萬向夾具上;
4），將量好長度的織帶通過織帶牽拉機構的織帶夾具夾住，織帶自由端多余的部分通過織帶牽拉機構的氣動夾具固定;
5）通過控制器控制第三驅動機構以設定好的速度將織帶全部從卷收器中拉出:
6）當力傳感器判斷出織帶全部拉出時，第三驅動機構以預定速度反向運動以使織帶回卷進卷收器;
7），當卷入的織帶長度為織帶有效長度的25%±50mm時，記錄力傳感器測得的卷收力值。
