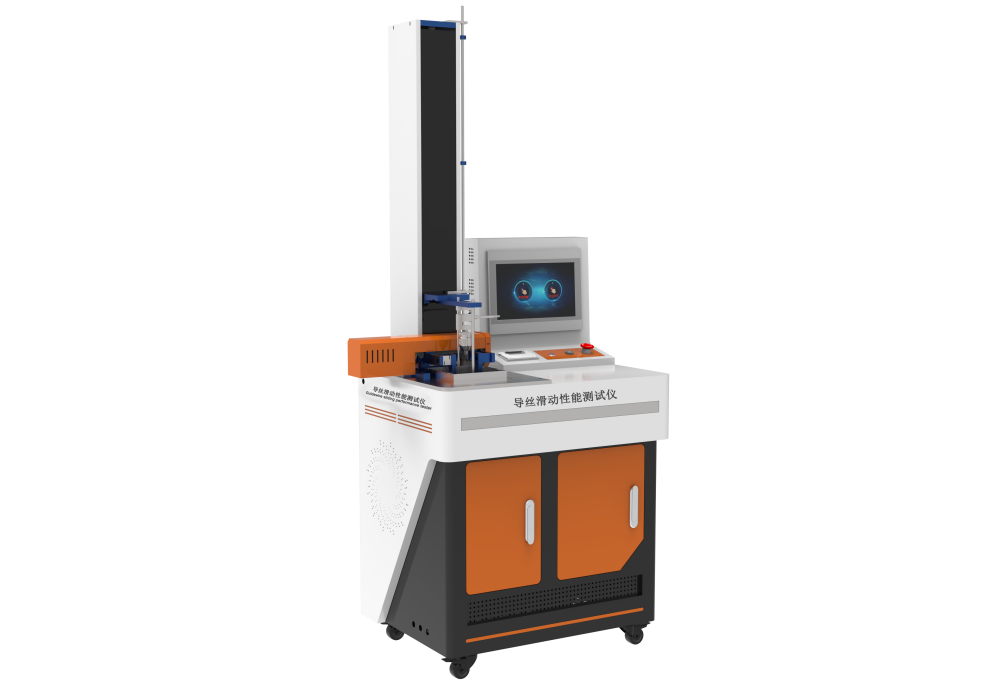

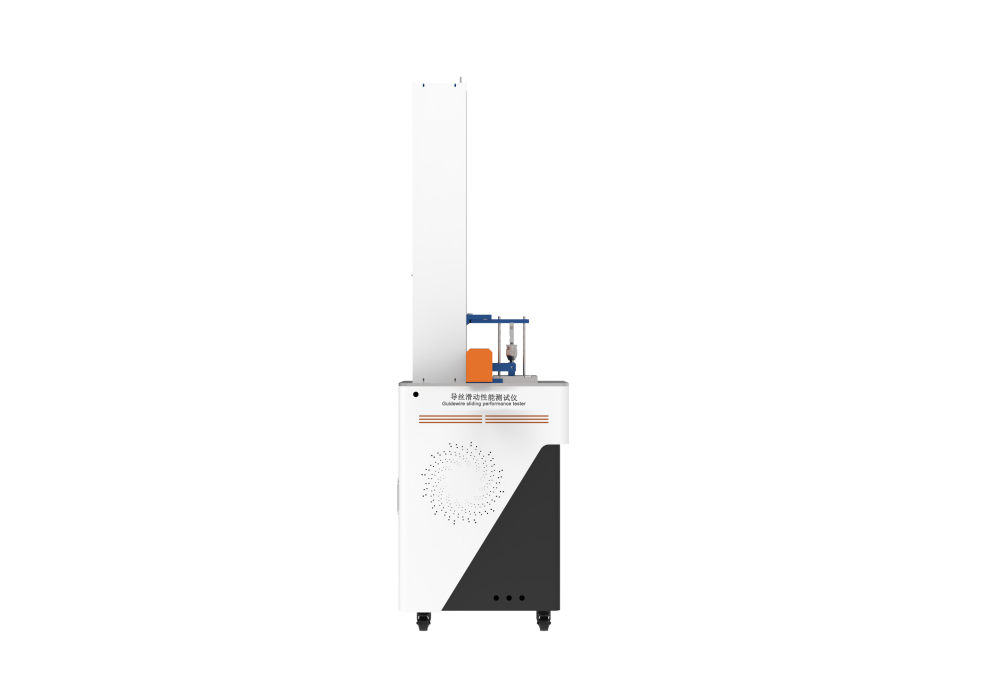

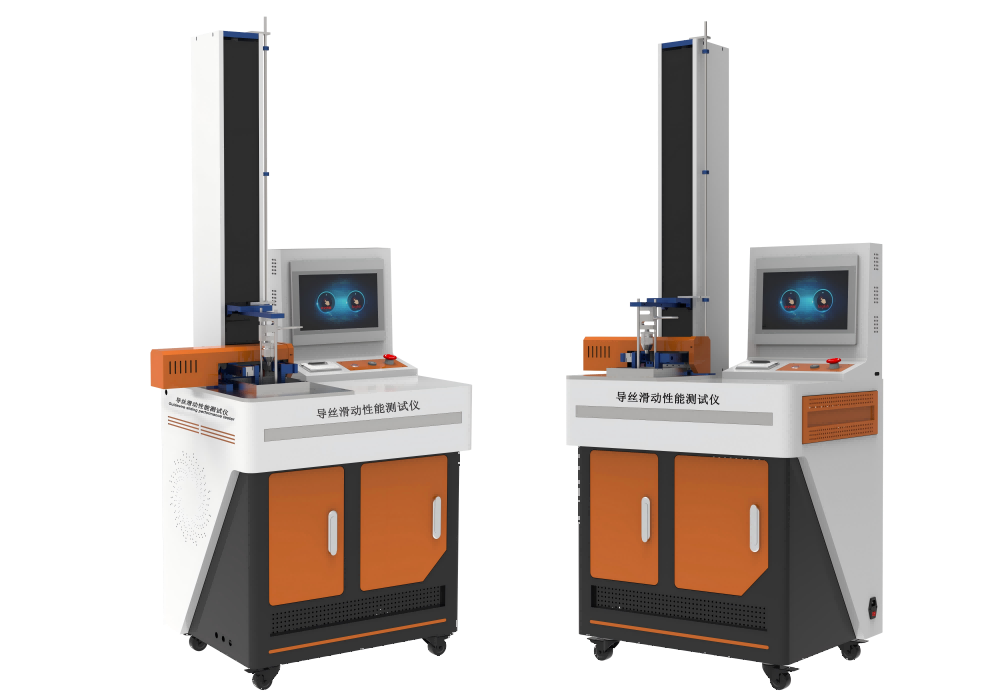

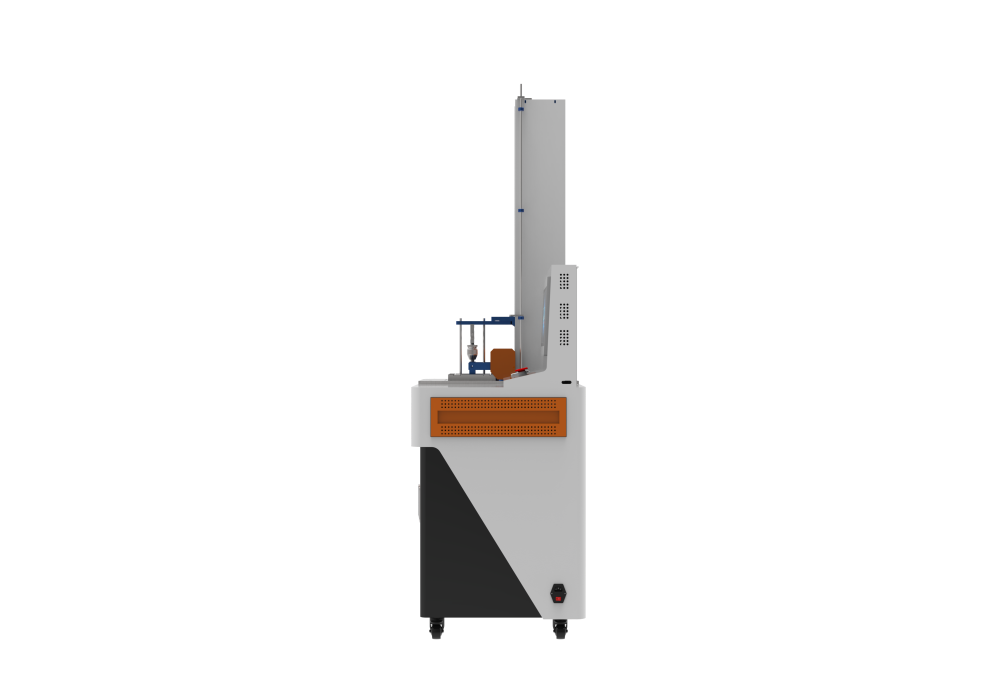

高配版非血管內導管導絲滑動性能測試儀（高配版親水涂層摩擦力測試儀），高配版導尿管滑動性能測試儀，高配版胃管滑動性能測試儀
非血管內導管導絲滑動性能測試儀是一種用于精確評估醫療器械（如導尿管、氣管插管、球囊導管、導絲等）在非血管環境中滑動性能的專業設備。其核心功能、結構及應用如下：
一、結構與工作原理
A?核心組件?
1?支撐裝置?：可調節高度與角度，固定導管并模擬人體內環境穩定性?。
2?測試臺?：提供導管放置平臺，支持角度調節以模擬不同體內路徑（如氣管插管）?。
3?移動裝置?：精確控制導管的滑動速度（0.05–600 mm/min）和距離，模擬臨床操作?。
4?測量裝置?：通過高精度傳感器實時監測摩擦力，計算摩擦系數（關鍵性能指標）?。
5?夾持裝置?：采用邵爾硬度55–60的硅橡膠片及聚氨酯手術膜，施加法向夾持力（標準2N–5N）?。
B?工作流程?
導管經水浴浸泡（模擬體內濕潤環境）后，由夾持裝置固定；移動裝置牽引導管滑動，傳感器同步采集摩擦力數據，系統自動生成力-位移曲線及摩擦系數報告?。
C滿足標準
完全符合YY/T 1536-2017，YY/T 1898-2024，TCSBME021-2020標準中相關條款設計制造
二、技術參數與標準
項目 | 參數范圍/規格 | 標準依據及其他說明 | 精度 |
試驗力 | 0–20N（標配），可選5N/30N/50N? | YY/T 1536-2017? | ±0.05%FS |
滑動速度 | 0.05–500 mm/min（連續可調）? | T CAMDI 021?9 | / |
溫度控制 | 37±2℃恒溫水?。M人體溫度）? | YY/T 1898-2024,水浴控制系統內置設備里面? | |
數據輸出 | 最大值/最小值/平均值、標準方差? | — | |
控制系統 | PLC+Windows系統，雙系統切換 | 電腦版 | |
操作界面 | 彩色12.1寸嵌入式工業電腦，中英文切換，WiFi連接打印機 | 本設計內置微型打印機,數據實時曲線分析 | |
夾持力 | 0–20N（標配），可選5N/30N/50N | 加持距離：0-200MM可任意設置 | ±0.05%FS |
導管夾片規格 | 導管夾片由邵爾(A )硬度為 5 5或者60的硅橡膠片和聚氨酯手術膜制成,厚度為（2.0士0.1)mm,寬度為 (10 士 0.3)mm和15*25*5MM為標配（可選擇其他規格） | ||
拉伸空間 | 約820mm | ||
水槽 | 亞克力制造，內置方式，有排水口 | 內置設備里面 | |
外形尺寸 | 850*540*1780（mm） | ||
凈重 | 46kg |
三、核心應用價值
?產品研發?：優化導管涂層材料與結構設計，降低摩擦系數（如摩擦系數<0.15的導絲可提升手術成功率）?。
?質量控制?：確保批量產品滑動性能一致，避免臨床操作阻力過大導致患者不適或插管失敗?。
?競品分析?：橫向?qū)Ρ炔煌放茖?dǎo)管的滑動性能，為采購提供依據?。
四、高配版升級功能
支持?雙向試驗?zāi)Ｊ?/span>?（進程/返程摩擦測試）及?往復摩擦試驗??。
嵌入式工業電腦觸控屏，WiFi連接打印，數據實時曲線分析?。
自動過載保護與緊急制動，保障操作安全?。
五、測試流程簡述
導管浸泡于37℃水中至指定時間；
夾持裝置施加法向力（推薦2N–5N），避免導管形變；
以設定速度（如200mm/min）牽引導管，記錄滑動摩擦力；
重復測試≥10次，系統輸出統計結果?。
此設備通過精準模擬臨床環境，顯著提升醫療器械的安全性與可靠性?。
