一、 儀器介紹
設備優勢：
1、采用7寸多彩液晶觸控屏，中英文菜單顯示
2、PLC編程控制，可實時打印數據；具有緊急停機按鈕，聲光報警。
3、儀器自主開發6工位鞋楦行走架，高度模仿人在走路，跑步形態。
4、配備改變試驗環境系統。如增加噴淋加濕等。
測試原理：
將成品鞋穿戴上儀器鞋楦上，通過旋轉軸模仿人在正常行走，在連接桿接近行走架旁邊增加荷載，通過程序設置行走過程的試驗環境，來達到試驗目的。
二、 儀器參數
測試儀器：
1、 鞋楦行走架：穿戴成品鞋的支架，固定好的測試的尺寸鞋楦
2、 行走旋轉電機：驅動鞋楦架旋轉行走的機構
3、 支撐旋轉桿：使鞋楦行走架沿圓形軌道行走，支架還有負重功能。
4、 增濕水桶: 改變試驗環境條件。
技術參數：
測試速度：0~33r/min
測試周期：12000 圈
測試鞋碼：25~45碼
最大荷載：750N
摩擦介質：水泥板
控制方式：觸摸屏
整機功耗：1200W
外形尺寸約：3500x1000x1500mm

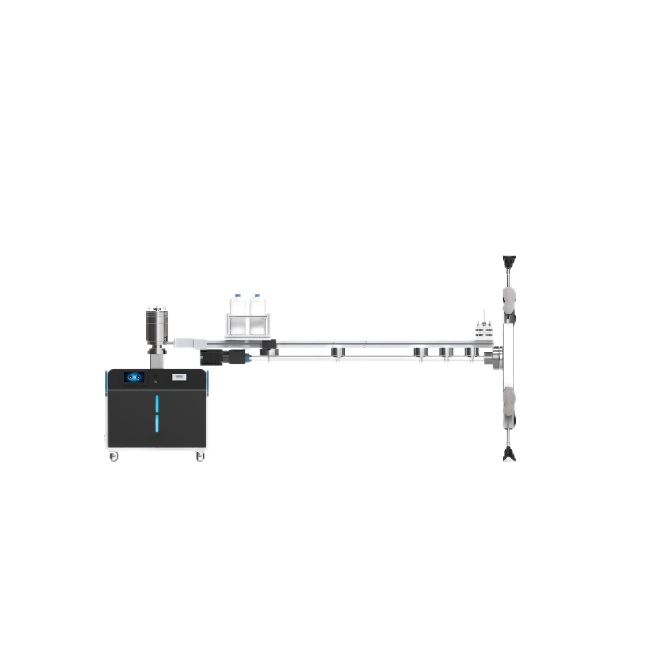

設備裝置原理示意圖
本試驗儀器有 旋轉支架、支撐橫梁、鞋楦行走架、配套鞋楦、荷載砝碼等組成
基本配置：
主機 一臺
砝碼 300N 500N 750N
電源線 一根
說明書 一本
合格證 一個
保修卡 一個
銘牌 一個
