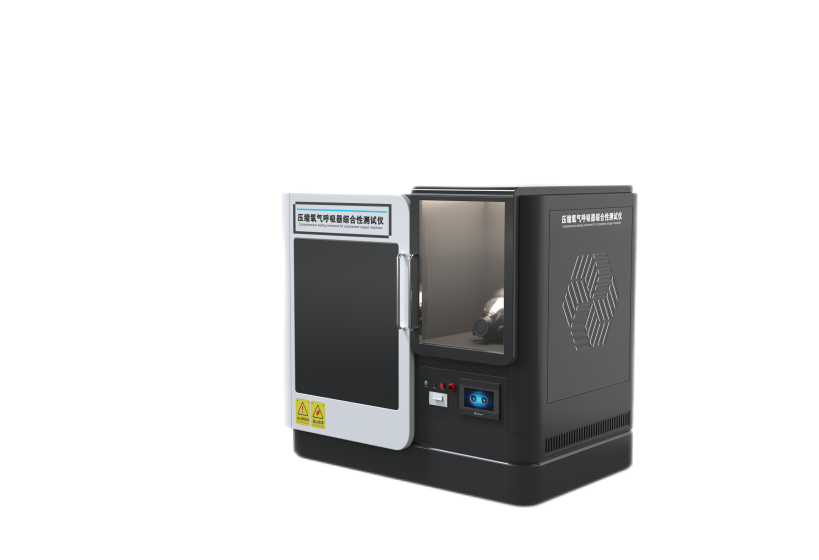

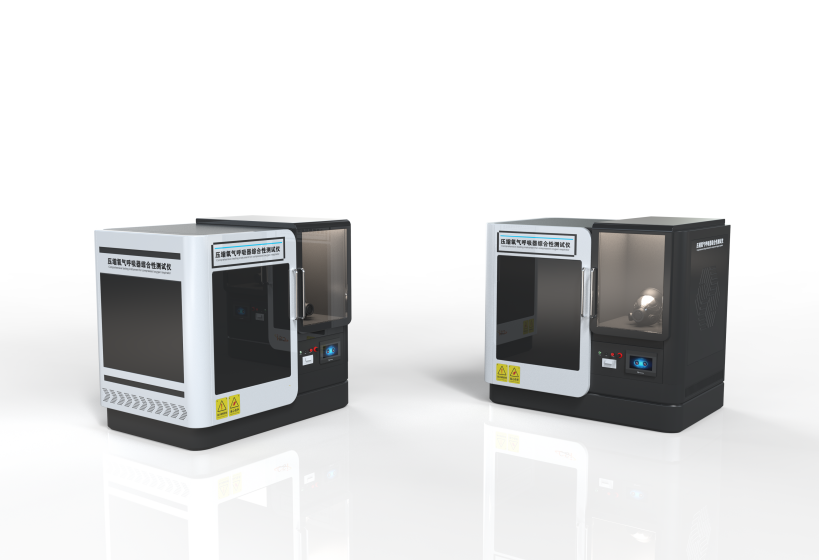

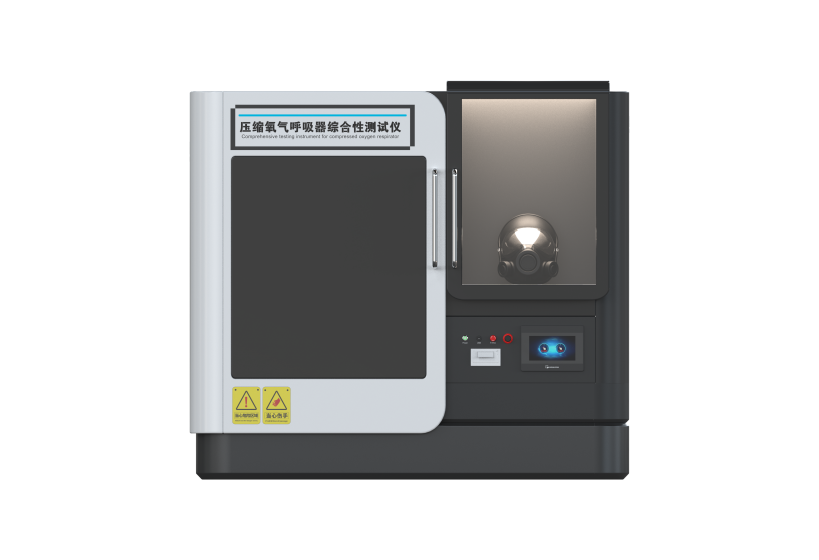

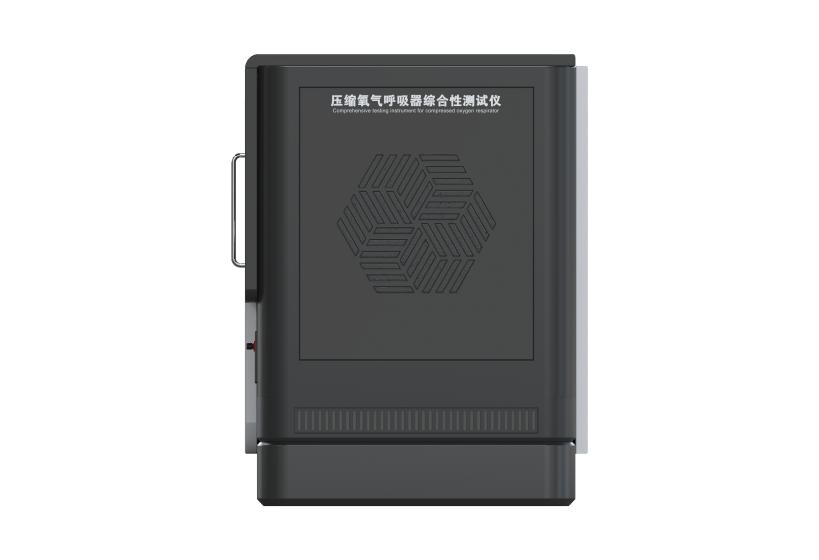

壓縮氧氣呼吸器綜合性測試儀
介紹
氧氣呼吸器測試儀試驗裝置依據 GB23394 標準中相關條款設計制作，檢驗正壓式自給閉路壓縮氧氣自救器排氣閥開啟壓力，排氣閥氣密性，呼吸囊或呼吸艙容積，呼吸囊或呼吸艙容積性能，低壓氣密性，氣體供給量測試
執行標準
GB23394
技術指標：
控制系統：PLC;
操作界面：彩色7寸觸摸屏，中英文切換；
測試項目：排氣閥開啟壓力，排氣閥氣密性，呼吸囊或呼吸艙容積，呼吸囊或呼吸艙容積性能，低壓氣密性，氣體供給量測試
試驗裝置原理與標準 GB23394

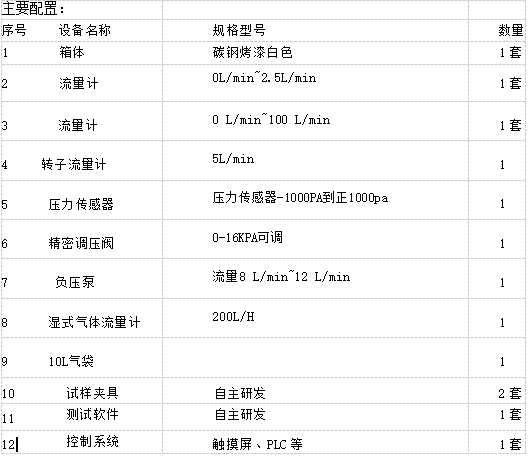

裝置由兩個空氣流量計，轉子流量計，壓力傳感器，調壓閥，負壓泵組成。
空氣流量計測量范圍：0L/min~2.5L/min ，精度±1.5%；0 L/min~100 L/min，精度 ±1.5%；壓力傳感器負1000到正1000pa,精度±0.5%。
濕式流量計200L/H 精度±1%
裝置采用觸摸屏操作，可擴展性強，控制系統穩定。
配電要求：220V,10A。
試驗原理：
在呼吸器接頭處接上不同的夾具。
1.定量供氧量測定
氣瓶壓力為額定工作壓力至 2MPa時，用氧氣呼吸器檢測儀測量定量供氧量。 自動補給開啟壓力及自動補給供氧量測定
氧氣呼吸器內的高壓系統內壓力應在 20 MPa~2 MPa，將氧氣呼吸器水平放置，用負壓泵從面罩接口處以8 L/min~12 L/min 流量從低壓系統內抽氣，觀察自動補給閥開啟供氧時壓力計的指值。
自動供氧測定
氣瓶壓力為額定工作壓力至 5MPa 時，用氧氣呼吸器檢測儀測量自動補給供氧量
手動補給供氣量測定
和當氣瓶壓力不大于5MPa時，用氧氣呼吸器檢測儀測量手動補給供氧量。
2.排氣閥開啟壓力
將氣呼吸器置于水平、正立、倒立和任意位置，向低壓系統以 1.0 L/min 的流量供氧,用氧氣呼吸器檢測儀測定排氣閥開啟壓力。
3. 排氣閥氣密性試驗
積為 500 ml 的定容腔體
將排氣閥逆向連接到定容腔體上，在腔體內用調壓閥建立1 kPa 壓力，觀察1 min 內
壓力下降值。
4.呼吸氣囊或呼吸艙容積試驗
將呼吸氣囊或呼吸艙建立起 750 Pa 的正壓，然后開始抽至500 Pa的負壓，并將抽出的氣體收集在氣體收集袋內，用濕式氣體流量計測定收集氣體的容量。
5.呼吸氣囊或呼吸艙容積試驗
將呼吸氣囊或呼吸艙建立起 750 Pa 的正壓，然后開始抽至 500 Pa的負壓，并將抽出的氣體收集在氣體收集袋內，用濕式氣體流量計測定收集氣體的容量。
6.呼吸氣囊或呼吸艙性能試驗
將呼吸氣囊或呼吸艙內建立起 1 kPa 的壓力，觀察1min 內壓力變化值。
7.低壓系統氣密性
封閉氧氣呼吸器排氣閥，在低壓系統內建立790 Pa~810 Pa的正壓，保持1 min，記錄壓力下降值。
