粘扣帶疲勞性測試儀為粘扣帶性能測試的一部分。通過一定次數圈面與鉤面的離合， 測量器剪切強力與剝離強度，模擬其實際使用過程，考量其耐用程度。
1.1測試原理
測試原理
分別將粘扣帶的圈面和鉤面固定于不同的滾輪表面。試驗過程中，滾輪滾動，粘扣帶不斷發生粘合與剝離。一定次數后取下，進行后續試驗。
測試標準
此款粘扣帶疲勞測試儀符合下列標準：
1.GB/T 23315
2.DIN 3415
3.SATRA PM 123
技術規格
1.滾輪直徑：上輪(從動輪)￠162.5mm，下輪(主動輪)￠160mm
2.滾輪寬度：70mm
3.滾動速度：60rpm
4.反轉時間：30s反轉
5.荷重：5kg
6.計數器：LCD液晶顯示，0-999999
7.電源：AC 220V 50HZ 5A
8.外型尺寸：70×47×60cm
9.重量：51kg
儀器簡介
儀器組成
整機主要由以下部分組成，如圖1所示：

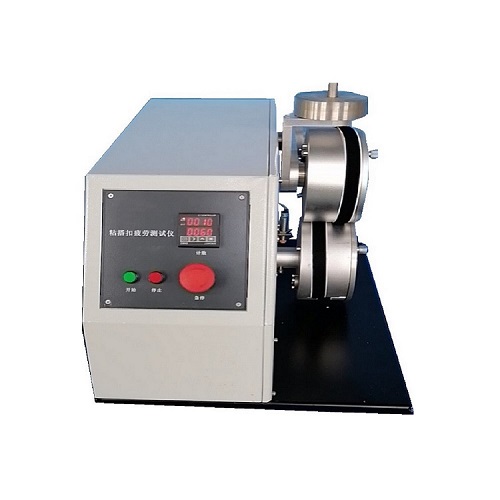

圖1. 整機圖
1.配重砝碼：與從動輪配套使用，壓力為5kg。
2.主動輪：直徑為160mm，由電機帶動旋轉，轉速為60rpm，每30s換向反轉。圈面固定在主動輪上。
3.從動輪：直徑為162.5mm，由主動輪帶動旋轉。鉤面固定于從動輪上。
4.計數器：設定及顯示運動圈數。
5.按鍵:包括急停按鍵，開始及暫停鍵。
以GB/T 23315為例介紹試驗步驟。
從1副粘扣帶上裁切出長度為(540±10)mm，寬度不超過切槽長度的2組試樣，每組試樣包含一段鉤面帶和1段圈面帶。
在每段鉤面帶和圈面帶上分別標記長度為(100±5)mm的4塊區域，并在每塊區域的一端標記“1”，另一端標記“2”。
任取1組試樣，將標記好的圈面帶環繞貼合在小滾輪上，毛面背對滾輪，鉤面帶環繞貼合在大滾輪上，鉤面背對滾輪，使試樣與滾輪平行并吻合。確保滾輪在旋轉后試樣能在整個有效寬度上粘合。
調整計數器，運行試驗裝置，使試樣離合1000次或3000次后取下試樣。
沿標記線將試樣剪切成4段，測定4組試樣的剪切強度，取4組測定結果的算術平均值為該副粘扣帶離合1000次或3000次后的剪切強度。
取第2組試樣再次進行一次試驗。
沿標記線將試樣剪成4段，測定4組試樣的剝離強度，取四組測定結果的算術平均值為該副粘扣帶離合1000次或3000次后的剝離強度。
