">一，設備參數
指標 | 參數 | |
拉伸傳感器 | 力傳感器量程 | 20N/20N 兩套傳感器 |
精度等級 | 不低于0.5級 | |
力值分辨率 | 不低于0.01N | |
測試速度 | 1-600mm/min以上 無極變速 | |
速度精度 | 不低于1% | |
可測試行程 | 0-600mm以上 | |
位移分辨率 | 不低于0.1mm | |
夾持電機 | 量程 | 20N |
精度 | 不低于0.01N | |
位移范圍 | 0mm-40mm以上 | |
恒溫水浴 | 溫度范圍 | 室溫-40℃以上 |
控溫精度 | ±2℃以內 | |
夾頭下方產品可水浴高度 | ≥300mm | |
電源 | 220V 50Hz | |
控制系統 | PLC | |
操作界面 | 彩色7寸觸摸屏，中英文切換 | |
設備組成 | 主機，傳感器，透明水槽，恒溫槽等 | |
測試項目標準 | YY/T 1898-2024 血管內導管導絲 親水性涂層牢固度試驗方法 附錄B 摩擦力測試法
YY/T 0872-2013 輸尿管支架試驗方法 6.2固定強度 6.5動態摩擦力 | |

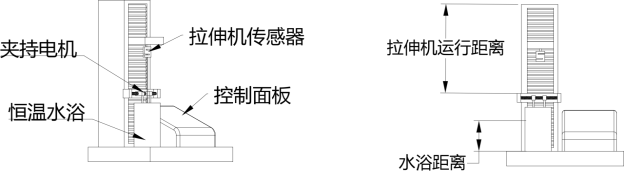

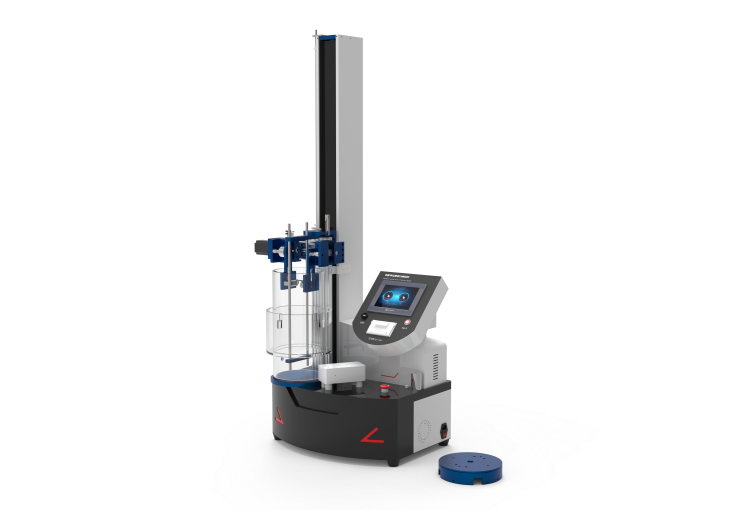

圖1 整機示意圖
一、夾具要求
1.水下導管導絲摩擦力夾具（參考YY/T 1898-2024標準 附錄B）
①形式
矩形硅膠片一對，固定在夾頭上相對夾持。
②圖示/尺寸要求
厚度（5±0.2）mm，寬度（15±0.3）mm，長度配合夾持系統。
③材料要求
邵氏（A）硬度為（55±10）的硅膠片制成，表面光滑平整無劃痕，粗糙度（Ra）為（0.6±0.2）μm
④夾持狀態示意圖

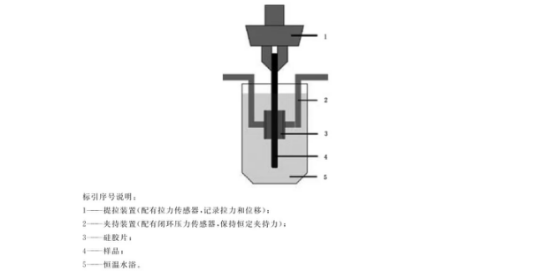

圖2 水下摩擦力夾具示意圖
2.輸尿管支架固定強度夾具（參考YY/T 0872-2013 6.5.3標準）
①形式
可合為喇叭口的夾具一對
②圖示/尺寸要求
半邊喇叭口尺寸形狀參考下圖（單位mm），內側開孔符合下圖要求，外側配合設備部件。兩個工裝加工一致性高，對齊固定無明顯凸起。

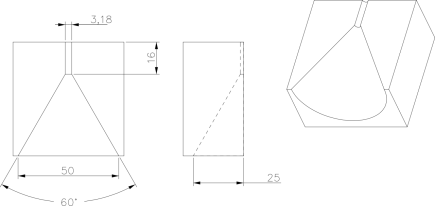

圖3 固定強度喇叭口（半邊）
測試時，先將一對夾具分開，將產品裝入喇叭口腔道內，再將兩個夾具固定在一起，裝在設備對應位置，即為測試工裝。產品端部固定在拉伸傳感器夾頭上。
③材料要求
聚四氟乙烯（PTFE）或聚甲醛樹脂（POM）材料制成，表面光滑無毛刺。
④夾持狀態示意圖

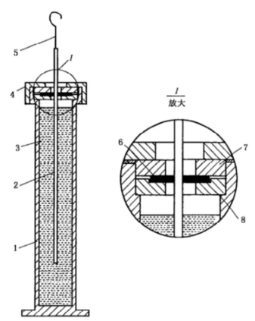

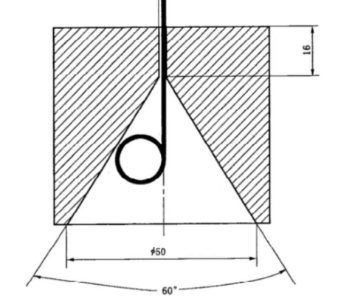

圖4 固定強度測試示意圖（黑色豬尾管為產品）
3.輸尿管支架動態摩擦力夾具（參考YY/T 0872-2013 6.5.3標準）
①形式
硅膠試驗圈及固定試驗圈的剛性固定件，依據產品尺寸變化夾具尺寸，共6套
②圖示/尺寸要求
試驗圈為厚度為1.0mm±0.05mm，直徑為15mm的圓片，中央有一個直徑為D1的孔。
D1為產品直徑（共6種，分別為1.57mm、1.67mm、1.83mm、2.00mm、2.17mm、2.33mm、2.67mm）
試驗圈固定件為夾持試驗圈的剛性件，中間有直徑比試驗圈的孔徑D1約大3mm的調節孔。
兩塊剛性件將試驗圈固定，二者圓孔同心，剛性件固定在設備上。
參考下圖：

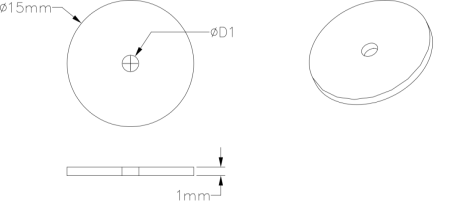

圖5 試驗圈

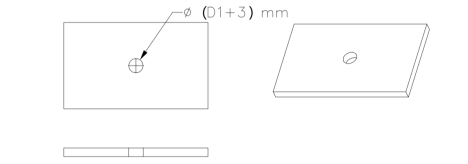

圖6 單片剛性件

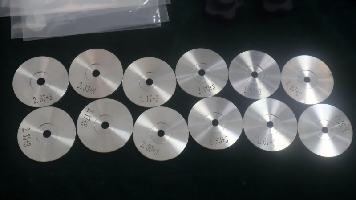

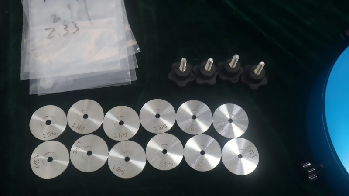

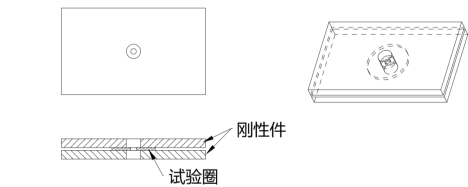

圖7 試驗圈與剛性件配合
③材料要求
試驗圈由邵氏（A）硬度為55的硅橡膠制成；
試驗圈固定件由304不銹鋼等剛性件制成，外側固定孔結合設備部件
④夾持狀態示意圖
三，整機功能描述
功能1：測試導管或?qū)Ыz產品表面摩擦力，在產品表面加0-20N的定夾持力，循環拉伸若干次，取各次的拉伸力值曲線，可觀察產品表面摩擦力數值、變化，計算摩擦系數；
功能2：測試其他產品在水浴狀態下的拉伸力，配合其他工裝，無需提供夾持，例如下文提到的輸尿管支架固定強度，配合喇叭口工裝，水浴狀態下測試；輸尿管支架動態摩擦力，配合帶孔硅膠片，水浴狀態下拉動支架測試；
四，測試方法參考標準
設備應符合下列標準的要求
YY/T 1898-2024 血管內導管導絲 親水性涂層牢固度試驗方法
附錄B 摩擦力測試法
YY/T 0872-2013 輸尿管支架試驗方法
6.2固定強度
6.5動態摩擦力
裝機售后
1.設備供應商負責裝機、調試、校準，提供使用說明，確保機器正常運轉；
2.設備整機保修期一年以上；
3.設備易耗品、傳感器、夾具等應提供配套的定制或采購渠道。
