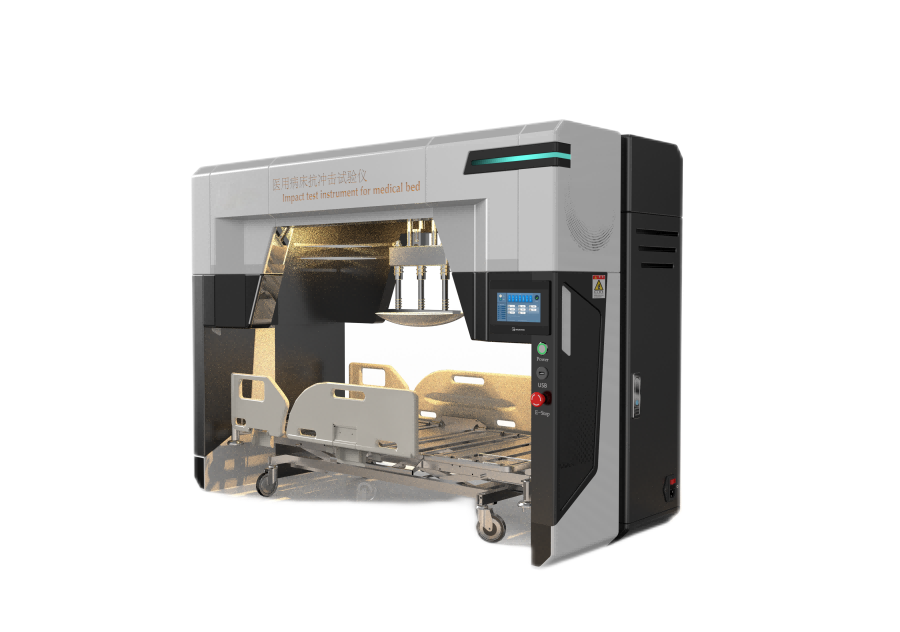

醫用病床抗沖擊試驗儀

一、設備特點

1、采用控制電機運動系統，配備精密滾珠絲杠，運行穩定

2、PLC控制采樣系統，

3、彩色觸摸屏 7寸，中英文切換

二、設備用途

將制造商指定的床墊放置在床墊支承臺上,在可動部件處無支撐件且相對水平傾斜度小于7°的位置,如果高度可調,應將床墊支承臺置于可調整范圍的中間處。

從床墊上方180mm的高度,使沖擊器(見圖CC.2)掉落至醫用病床上20次,每個掉落位置在圖CC.1中標記為“B”。應允許沖擊器自由掉落,但可以使用導向裝置幫助確保撞擊發生在盡可能靠近建議位置的地方。

在施加載荷后,醫用病床的任何部件都不應松動、斷裂或出現任何危險

測試標準 YY 9706.252-2021  醫用電氣設備第 2-52 部分:醫用病床的基本安全和基本性能專用要求

三、測試說明

1、測試對象：醫用病床

2、測試類型：強度和耐久性

四、技術參數

1、控制系統：PLC控制系統。具有可靠、適應性強、數據處理能力強、通信能力強、可擴展性高、穩定性高等特點

1.1可靠性高：PLC系統采用了大規模集成電路技術，并采用了相應的硬件和軟件抗干擾措施，具有很強的抗干擾能力，被公認為比較可靠的工業控制設備之一。

1.2適應性廣：PLC系統已經標準化、系列化、模塊化，配備有品種齊全的各種硬件裝置供用戶選用，用戶能靈活方便地進行系統配置，組成不同功能、不同規模的系統。硬件配置確定后，可以通過修改用戶程序，方便快速地適應工藝條件的變化。

1.3數據處理能力強：PLC控制系統可以完成數據采集、傳輸、處理等復雜的控制任務，實現工業自動化控制。

1.4通信能力強：PLC控制系統可以通過各種通信協議和網絡連接遠程控制、監控和數據交換。

1.5可擴展性：PLC控制系統可以通過添加I/O模塊、通信模塊等實現系統功能的擴展。

1.6穩定性高：PLC控制系統采用工業級的高可靠性硬件和軟件設計，能夠穩定地運行于惡劣的工業環境中。

2、操作界面：采用觸摸屏、界面注重易用性、圖形化、實時監控、數據記錄與分析、多語言支持、安全性和自定義設置等，以滿足不同用戶的需求和提高工作效率

2.1簡單易用：操作界面通常設計得簡單易用，用戶只需要通過少量的操作步驟就能夠完成試驗。這有助于用戶快速掌握操作方法，提高工作效率。

2.2圖形化界面：操作界面通常配備有圖形化界面，以圖形的方式展示試驗過程和結果。這使得用戶可以更直觀地了解設備的運行狀態和測試結果，便于分析和評估。

2.3實時監控：操作界面通常提供實時監控功能，用戶可以實時查看試驗過程中的各項參數，如風機抽氣流量、試驗壓差、試驗時間等。這有助于用戶及時發現和解決問題，保證試驗的準確性。

2.4數據記錄與分析：操作界面通常配備有數據記錄和分析功能，用戶可以記錄每次試驗的數據，并對其進行統計和分析。這有助于用戶了解試驗材料的空氣滲透性能，為產品開發和改進提供依據。

2.5安全性高：操作界面還注重安全性設計，通常配備有緊急停止按鈕和安全防護裝置，以保障用戶的安全操作。

2.6自定義設置：操作界面通常還支持自定義設置，用戶可以根據自己的需求和偏好設置試驗參數、數據記錄方式等，提高試驗的靈活性和效率。

3、壓頭             :  25Kg±0.1Kg

4、計數             ： 0-99999 次

5、試驗高度         ： 180mm

6、最大功耗         ： 1.0KW

7、電源電壓         ： 220V±10﹪，50HZ

8、外形尺寸         :

9、機臺重量         :

五、 配合清單

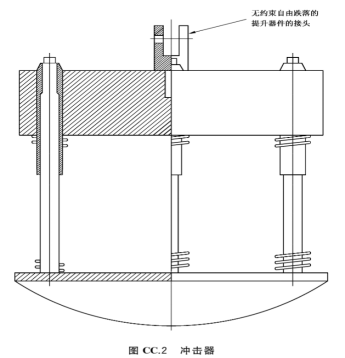

沖擊器介紹

示例：

重量    ：25Kg±0.1Kg  沖擊面應是直徑為200mm士5mm的剛性圓形物體,其表面具有300mm的凸球面曲率半徑,前緣半徑為 12 mm。

彈簧參數：彈簧系數應為6.9N/mm士1N/mm,運動部件的總摩擦阻力介于0.25 N~0.45N。當彈簧系統壓縮至載荷為1040N士5N時,剩余壓縮距離應至少為60mm。
