耐刮傷性試驗儀其應用領域包括：剛性有機材料、涂料黏膠劑、粉末涂料，陽極氧化材料，軟金屬，塑料和玻璃等，也能用于測試同種材料、防護涂料的粘膠劑質量及類似材料的極限性能。儀器由平衡桿、固定砝碼、調節砝碼、載樣圓盤等組成。試驗前需根據試樣的厚度調節平衡桿的高度，使平衡桿中部安裝刮擦頭并且試樣安裝于載樣圓盤后，平衡桿能夠保持水平。試驗過程中，固定砝碼不動，移動調節砝碼控制壓在試樣上的重量。隨著載樣圓盤的逆時針旋轉，刮擦頭在試樣表面留下弧形刻痕。
測試標準
lAS/NZS AS2924.2，lASTM C217，GB/T17657-2022，lBS EN 438.2，lBS EN 13310，lBS EN 14323，lDIN 68861-4，lDIN 53799
GB4943:2.10.6.6、IEC60950:2.10.6.6、GB4706-1：21.2、IEC60335-1:21.2
技術參數
力值范圍：0-6N，每格0.1N;
測試速度：5r/min出廠已設置；
樣品大小：100*100mm，中間孔6.5mm；

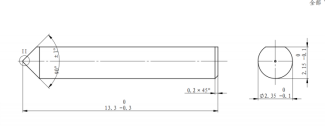

刮頭：標配金剛石針如圖，選配4.8*4.8*R2.5
速度顯示：計算器繼電顯示；
外形尺寸：550*310*400mm
用電要求：220V,60A;
測試原理
將試樣放置于厚度控制裝置凹槽內，調節螺母位置。將試樣安裝在可旋轉圓形平臺上，并用壓塊及螺母固定。將刮擦頭安裝與秤桿中部對應凹槽內。旋轉平衡桿，使刮擦頭頭部與試樣剛好接觸。啟動儀器，圓盤運動，刮擦頭在試樣表面留下刮痕。

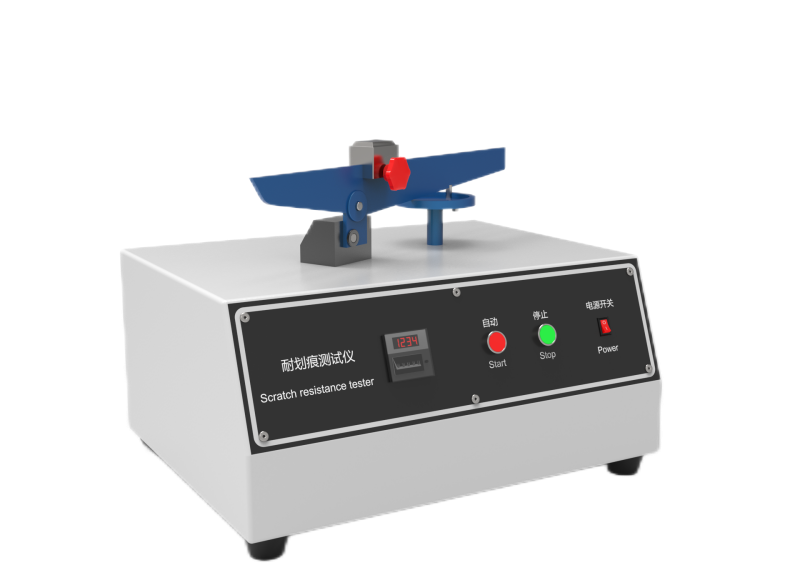

儀器結構與功能
平衡桿調節部件：本部分包括厚度控制裝置，高度調節螺母，前后位置調節螺母，平衡桿組成。平衡桿的高度由試樣的厚度決定。試驗前將試樣插入厚度控制裝置凹槽內，通過調節高度調節螺母，使試樣恰好卡在凹槽內。當試樣安裝于圓形載樣平臺，摩擦頭裝入平衡桿后，其頭部頂住試樣，此時，平衡桿基本保持平行，只需微調即可(放置水平泡看是否水平)。
部分標準中要求試驗結果為不同半徑的同心圓，調節前后位置控制螺母控制刮擦頭與載樣
圓盤中心的距離，從而產生不同半徑的刻痕。
壓力調節部件：本部分包括固定砝碼，移動砝碼，平衡桿。平衡桿上標有0-6N的刻度，每一格代表0.1N壓力。使用時，移動砝碼中間刻線對準平衡上刻度線，則在試樣表面施加的壓力為刻線所示壓力。
載樣部件：本部分由載樣圓盤，固定片，固定螺帽組成。將試樣放置在載樣圓盤上再用固定片壓住，用螺母固定即可。

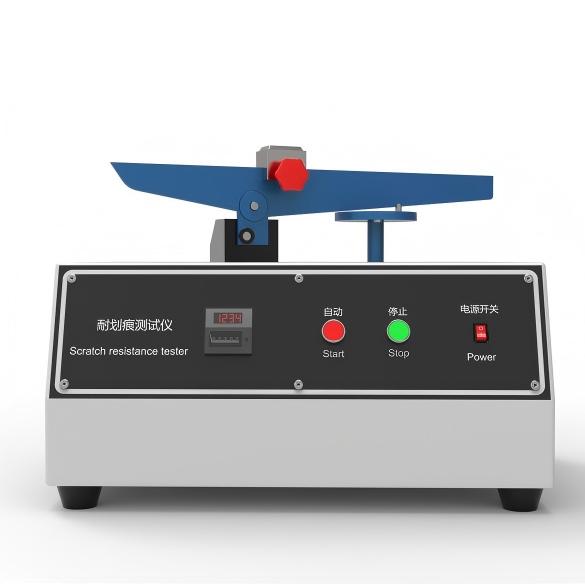

控制部件：包括計數器、啟動按鈕、暫停按鈕及電源開關組成。
