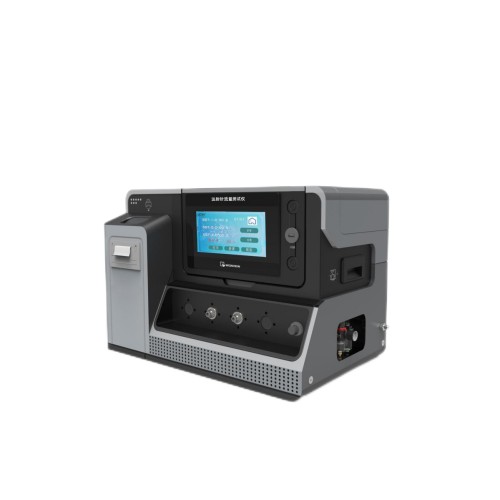

注射針流量測試儀

注射針流量測試儀

一、功能與測試原理

?核心目的?

驗證針管在標準壓力下液體流量是否符合要求，預防針腔堵塞或流量不足導致的注射風險?。

滿足國際標準（如GB 15811-2016、ISO 9626），保障醫療器械可靠性。

?工作原理?

?氣壓轉液壓系統?：通過氣壓驅動液體形成穩定壓力（0–100kPa），高精度傳感器實時監測流量數據。

?關鍵指標?：

?流量偏差?：實測流量與標稱值的誤差?；

?壓力穩定性?：恒壓狀態下流量波動范圍（如37℃水溫環境）?。

二、技術特點

采用7寸PLC多彩液晶觸控屏，中文菜單顯示，高精度時鐘芯片，斷電存儲；PLC控制動態顯示；過載報警停機保護；

可打印測試數據，儀器由可以調節流量閥（ 液體壓力源）、標準規定的壓力系統等組成，采用特殊的氣壓轉液壓管路，保證了各部件無泄漏，數字顯示液體高壓，具有零點校正、準度校正及超量程報警功能，采用力學計量流量，流量控制精度高。

三、設備技術參數

四、執行標注及操作流程

符合標準

完全符合GB15811-2016要求研制

?操作流程?（GB 15811-2016標準）

A[固定針頭并連接管路] --> B[設置壓力/水溫參數]

B --> C[啟動測試，記錄流量數據]

C --> D[分析偏差，輸出報告]

五、注意事項

?測試液要求?：需使用三級水或模擬體液，溫度嚴格控制在18–37℃?；

?針頭適配?：配置醫用標準魯爾接頭，確保密封性；

?校準維護?：壓力傳感器每月校驗，避免誤差累積?。

六、配置清單

主機1臺；

測試軟件1套；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

宣傳冊若干;
