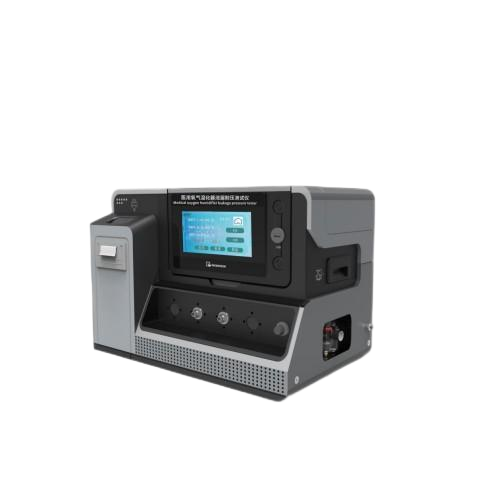

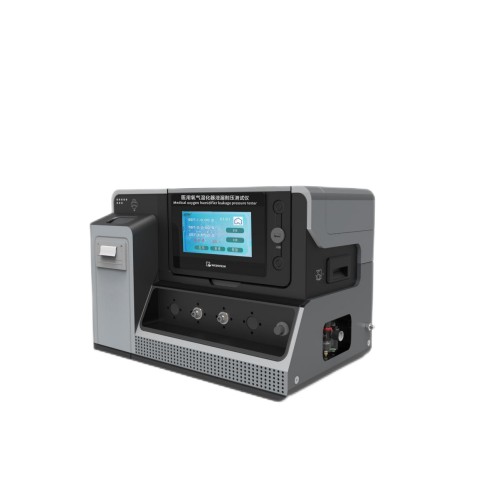

醫用氧氣濕化器泄漏耐壓測試儀
一、核心功能與標準要求
?泄漏測試?
在濕化器最大工作壓力或200 kPa（二者取大值）下，將樣品浸入水深≥20 cm的水槽中，持續加壓3分鐘，觀察連接處無氣泡產生方判定合格。
?原理?：通過水浸法目視檢測氣泡，模擬實際使用中的密封失效風險。
?耐壓強度測試?
濕化器需承受2倍最大工作壓力或600 kPa（二者取小值）持續1分鐘，無破裂或永久變形；若含壓力釋放裝置，測試時需堵塞該裝置。
?安全冗余?：驗證設備在極端壓力下的結構完整性，防止臨床使用中爆裂。
執行標準?
符合YY/T 1610-2018標準，測試泄漏和耐壓項目兩項測試為出廠必檢項目。
二、關鍵技術參數
?參數項? | ?規格? |
控制系統 | PLC控制系統 |
操作界面 | 彩色7寸觸摸屏，高精度分辨率，主頁具有中英文切換畫面 |
高精度精密調壓閥控制壓力 | |
標配水槽 | 容量為300*300*300（mm），水槽有水位顯示標簽，可視化極高 |
壓力范圍 | 0-1000kpa，精度：±0.5％FS（可定制其他量程和精度） |
測量系統時間 | 0-99999秒可設置 |
測試持續時間 | 1s-99.9min，誤差不大于±1s |
標準魯爾接頭1套（測試樣品接口） | |
打印功能 | 嵌入式微型打印機 |
數據報告 | 壓力顯示，測試時間顯示，氣泡和破裂可目視化 |
電源 | 220V，50Hz |
設備重量 | 23.5kg |
外形尺寸 | 560*350*480（mm） |
三、標準化測試方法
1,泄漏：在最大工作壓力或 200 kPa 壓力作用下,兩者取大值，各連接處應無泄漏通過以下試驗來檢驗是否符合要求:
將醫用氧氣濕化器的氣體輸入口與測試用供氣源連接,封閉所有其他的接口，然后把醫用氧氣濕化器浸入水槽中,浸人深度應>20 cm,以規定的試驗壓力(P 加上由浸入深度引起的壓力 P)向醫用氧氣濕化器供氣，放置 3 min,使黏附在醫用氧氣濕化器外表面的空氣完全釋放后，觀察醫用氧氣濕化器各連接處應無氣泡產生。
注:整個試驗過程中,醫用氧氣濕化器應連接氣源。
2,耐壓強度：醫用氧氣濕化器應能承受2倍最大工作壓力或 600 kPa 力(兩者取小值)歷時 1 min,無破裂現象
四、應用場景與案例
?生產質檢?
制造商在出廠前檢測濕化器密封性，避免因接口裂紋、密封圈老化導致氧氣泄漏?。
?案例?：某三甲醫院采用測試儀后，濕化器故障率下降40%?。
?醫療機構維保?
定期檢測臨床在用設備，預防高壓氧療中因泄漏引發的火災或氧中毒風險?。
?研發驗證?
支持壓降法無損檢測，通過監測壓力變化評估新型濕化器設計可靠性?。
五、配置清單
主機1臺；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
水槽（容量為300*300*300mm）1個;
