靴幫抗刺穿試驗機

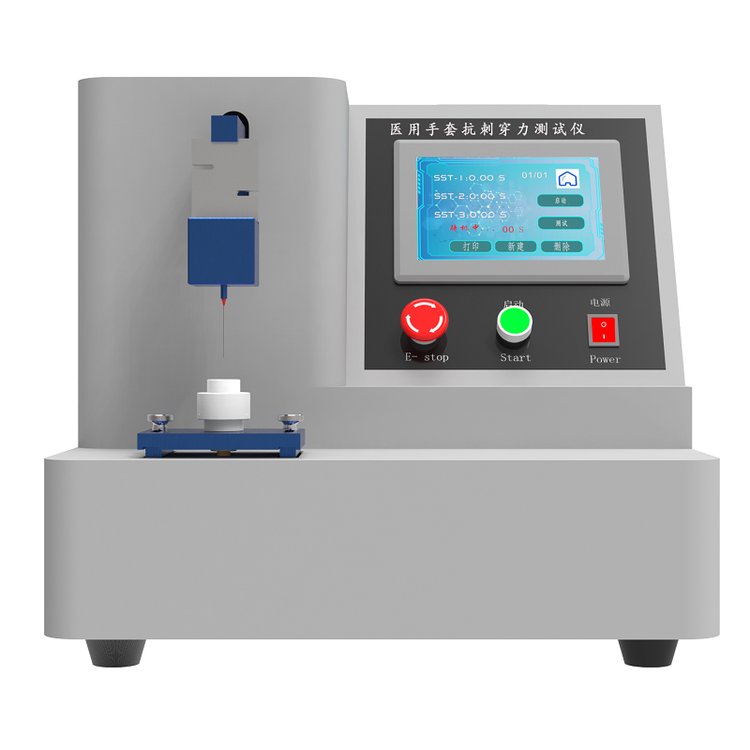

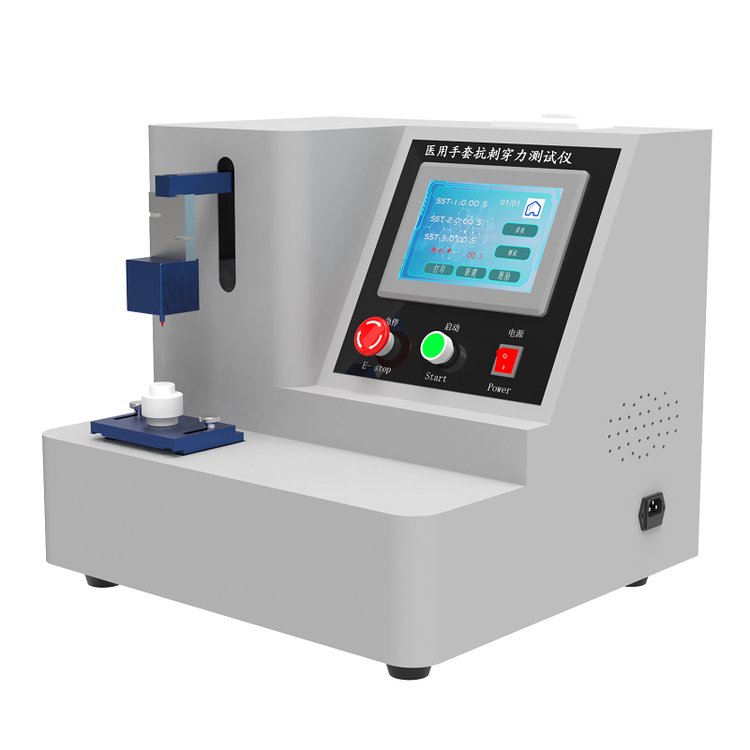

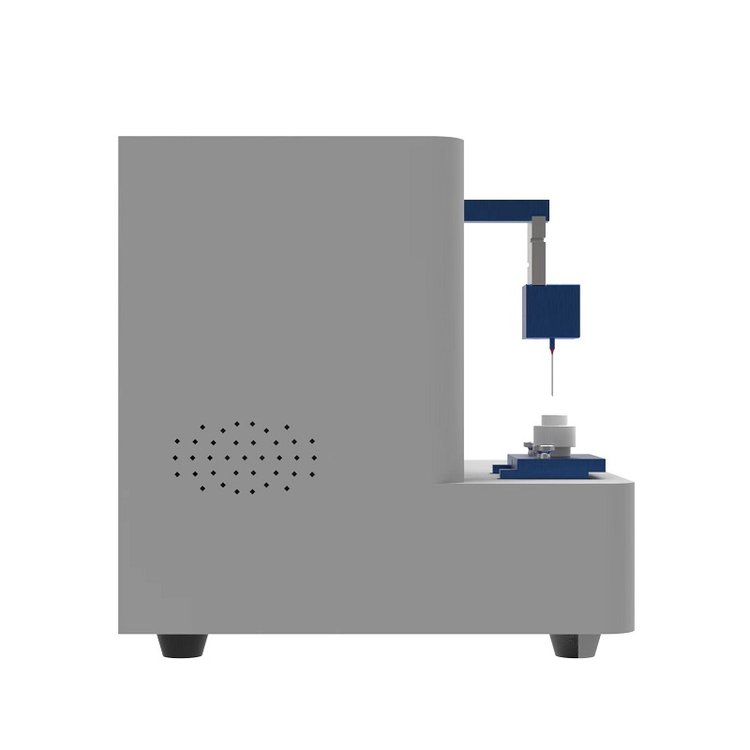

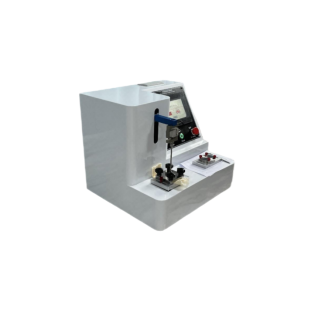

CSI-S001靴幫抗刺穿試驗機

一、符合標準：試驗標準防護手套及鞋鞋服等防刺穿性能測試；

BS EN388-2016《防機械危險的防護手套》

XF633-2006

ISO20344-2004  《ISO20344個人防護裝備鞋靴的試驗方法》

GB/T17622-2008《帶電作業絕緣手套》

GB24541-2009《手部防護機械危害防護手套》

二、設備

能測量0?500 N力的低慣性壓縮設備；

根裝在該設備正中軸的鋼針，形狀尺寸要求如圖7；

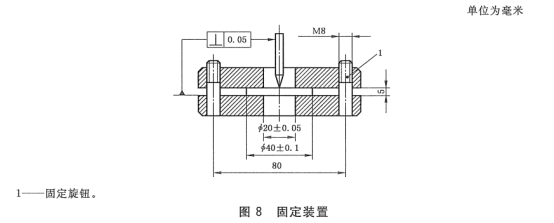

一個能將被測試樣固定在該設備正中軸的固定裝置，如圖8。

單位為毫米

                 1— 鋼針的洛氏硬度為60 HRC。

圖7鋼針

三、技術參數：

1、硬度為60 HRC鋼針，標準固定試樣夾持夾具；

2、 固定夾具：直徑80mm，上下壓板中孔20±0.05mm；

3、穿刺針：直徑4.5±0.05mm，前段錐形，錐度30±2°，頂端半徑1.0±0.02mm。

4、 測量范圍：0-500N

5、 穿刺速度：100mm/min，行程：50 mm。

6、試樣大?。?/span>≥40mm
