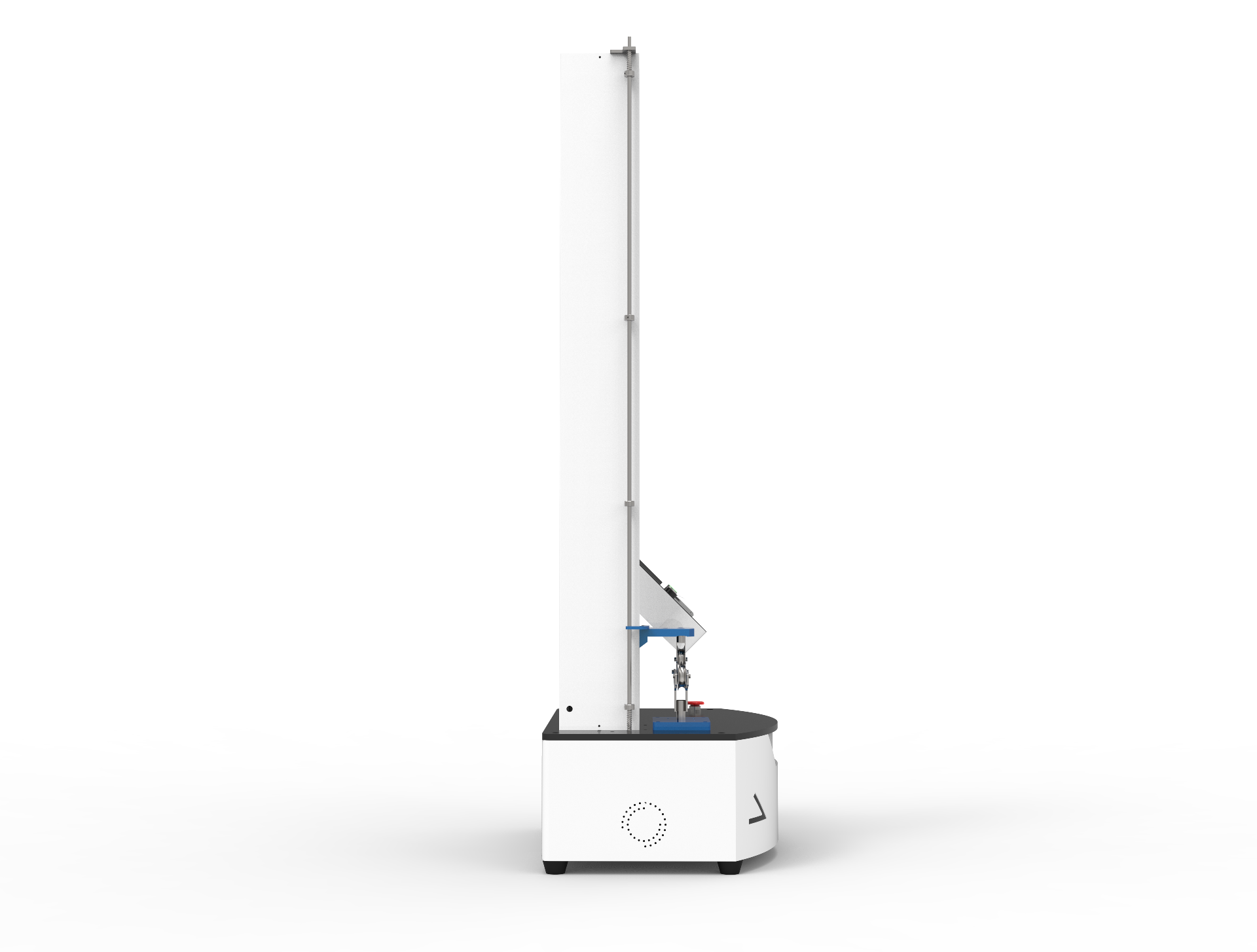

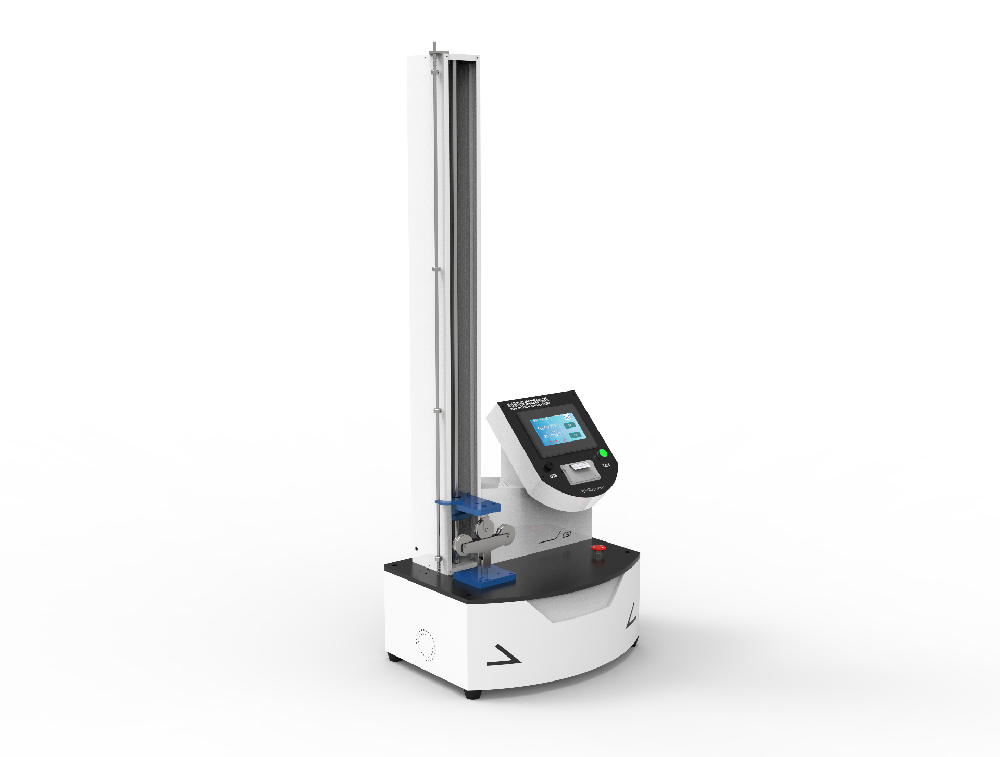

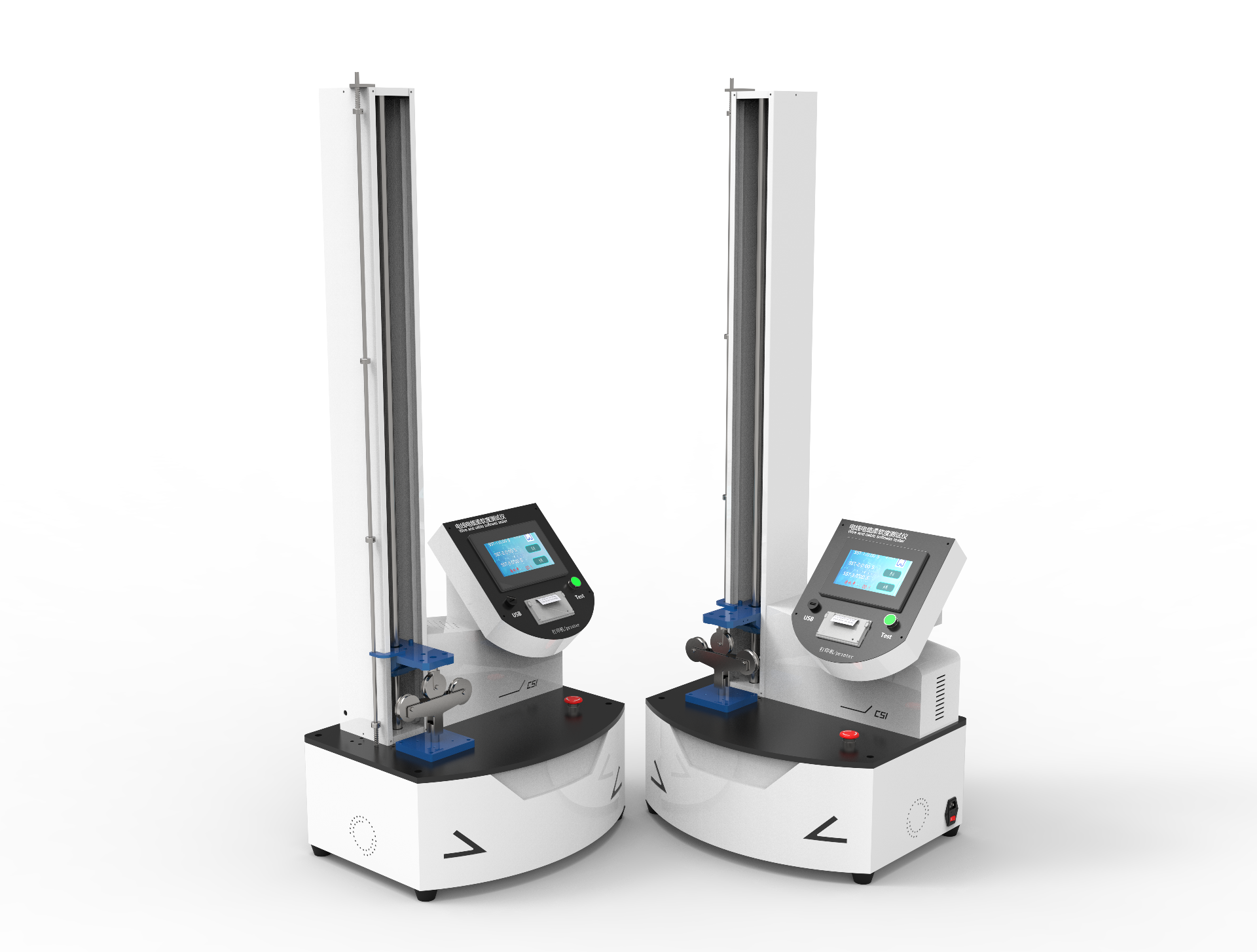

電線電纜柔軟度測試儀

電線電纜柔軟度測試儀

1）測量裝置

使用如圖4所示測量裝置，符合ISO-19642規定要求：

2）測試方法參考ISO 19642-2中 5.4.5

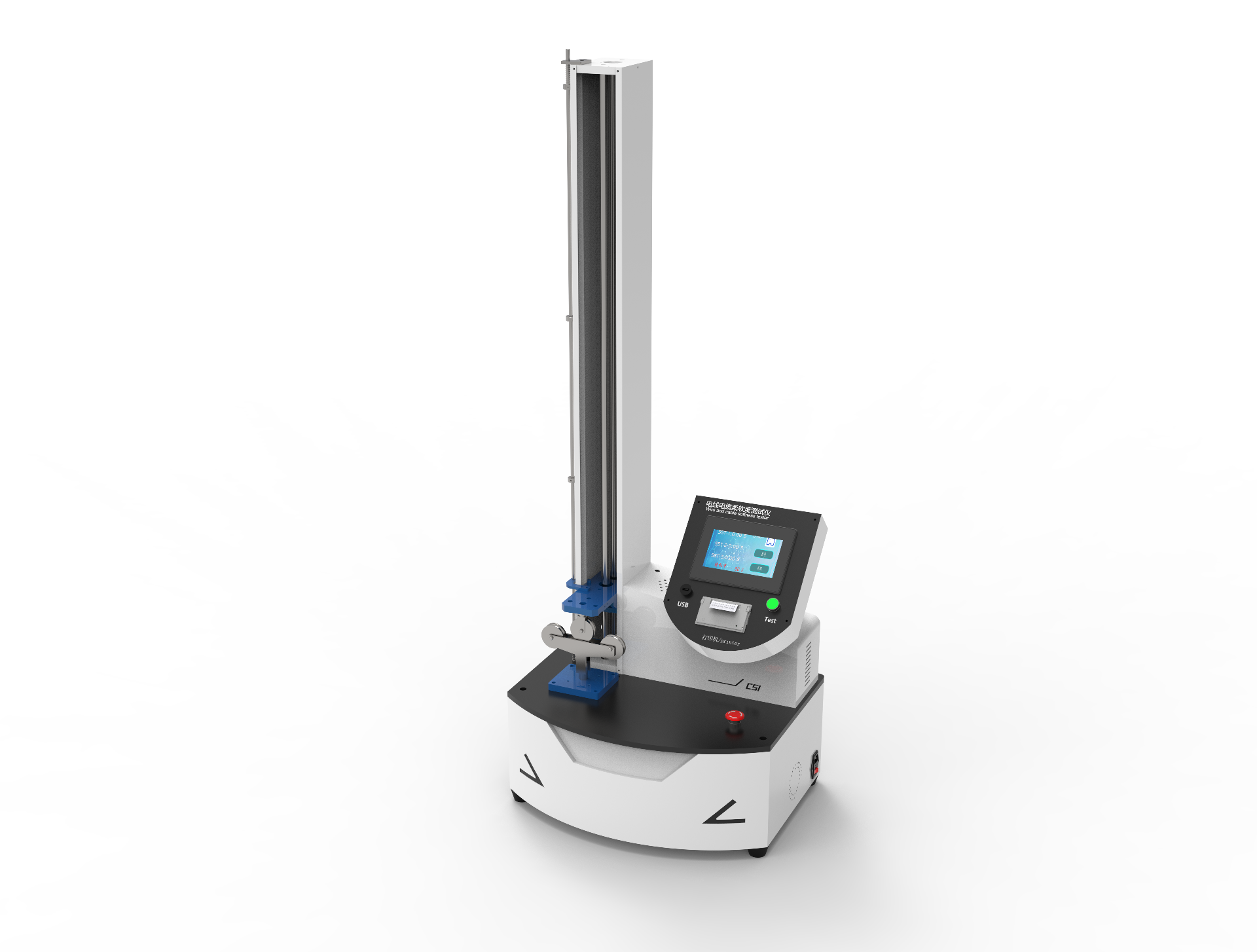

工具：拉力機（可測試壓縮）、柔性測試裝置。

步驟一、選用柔性測試裝置及滑輪（三個滑輪直徑一樣），裝備完

成固定在拉力機底座上，如圖4-1、圖4-2所示

步驟二、測量電纜直徑，根據表1制作規定長度的樣段5個，根據表1選取滑輪規格和托架安裝孔位，孔位安裝位見圖4-3。

步驟三、樣段在無外力作用下處于筆直狀態，樣段放置于裝備好的柔性裝置左右滑輪上，設置上滑輪壓縮速度100mm/min，下壓測試樣段直至讀取最大壓力值，柔軟度即5個樣段力值的平均值，如圖4-4所示

3）要求

供應商給出實測值，以高壓線纜產品實際終端布置使用作為線纜柔軟度要求補充。

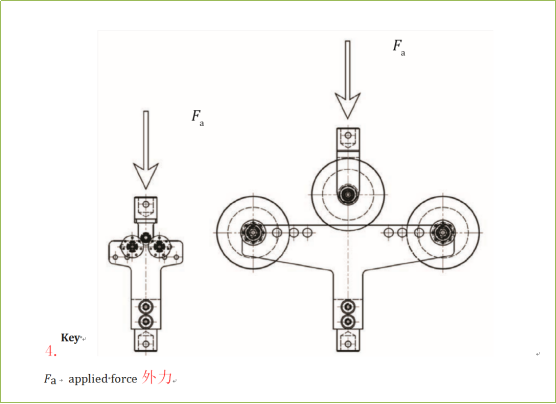

圖4-1：電纜撓性試驗裝置平面示意圖

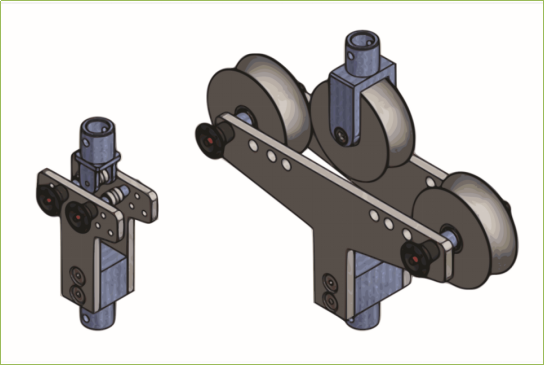

圖4-2：電纜撓性試驗裝置立體示意圖

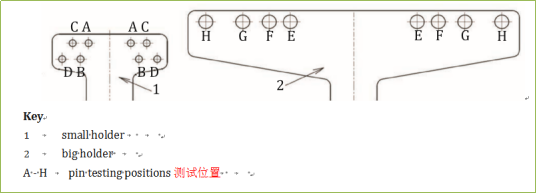

圖4-3：電纜撓性試驗裝置孔位圖
