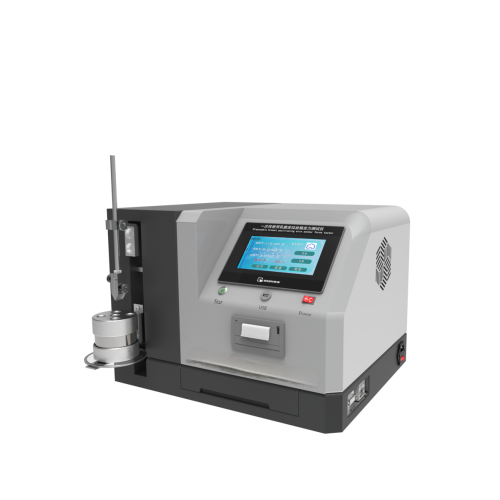

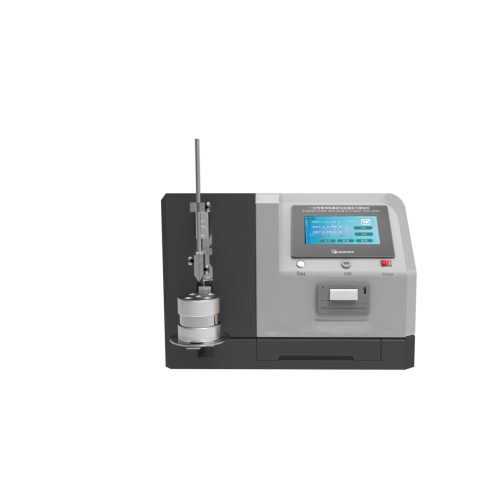

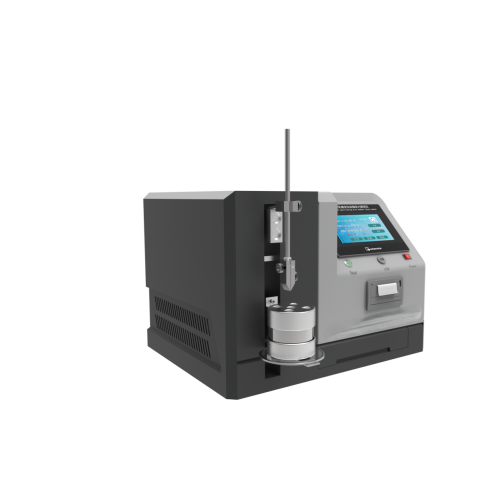

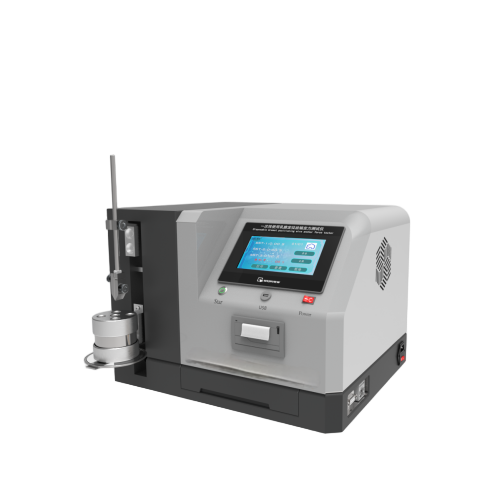

乳腺定位絲錨定力評價測試儀
一、核心功能
?力學性能測試?：
模擬手術受力環境，進行拉伸、壓縮、彎曲及扭轉等多維度力學試驗，實時監測錨定力變化曲線。
支持靜態拉拔試驗（評估最大錨定力）及動態疲勞測試（驗證長期穩定性）。
?自動化操作?：
PLC 控制系統 + 7寸觸摸屏（中英文界面），自動加載/卸載樣本并記錄數據，減少人為誤差?。
?數據分析?：
內置軟件自動生成報告，包含錨定力峰值、平均值、應力-應變曲線及偏差值?。
二、技術參數
?項目? | ?參數/要求? |
控制系統 | PLC控制系統 |
操作界面 | 7寸彩色觸摸屏，中英文切換 |
測試軟件 | 自主研發 |
功能選擇 | 錨定力測試 |
產品 | 一次性使用乳腺定位絲及其導引針等可以任意輸入 |
規格 | 所有規格都可以任意輸入 |
設定載荷 | 0-50N，精度：±0.05％FS（可定制其他量程和精度） |
夾具 | 配置1套 |
加載速率 | 0-500mm/min，可任意設定 |
聚氨酯薄膜 | 厚度0.35±0.05、邵爾（A）硬度為85±10聚氨酯膜 |
打印方式 | 每次可打印10次或者多次測試數據及平均值和偏差值，根據自己要求設置 |
產品重量 | 32kg |
外形尺寸 | 430×290×300（mm） |
電源 | AC110-220V/50HZ（自適應寬電壓） |
整機功率 | 70W |
傳感器 | 高精度力值傳感器 |
測力機構 | 內置高精度電機和導軌配合，精度0.01mm |
打印功能 | 嵌入式打印機 |
三、執行標準及試驗流程
符合標準
YY/T 0880-2013
試驗流程
?樣本固定?：
定位絲/導引針安裝于專用夾具，模擬組織錨定狀態。
?加載測試?：
以設定速率（如 100 mm/min）勻速施加軸向拉力，實時記錄力值變化。
?結果判定?：
錨定力≥標準閾值（如臨床要求的最小錨定力）且無異常位移為合格。
四、用途及注意事項
用途
錨定力測試主要用于測定一次性使用乳腺定位絲及其導引針的錨定力的物理特性，是鑒定一次性使用乳腺定位絲及其導引針的重要手段之一。
注意事項
?校準維護?：
每月校驗力傳感器精度，避免數據漂移。
?夾具適配?：
不同規格定位絲（如 14G–30G）需匹配專用夾具。
?測試介質?：
推薦使用無離子純凈水模擬組織環境，減少干擾。
?安全防護?：
設備需配置過載自動斷電及緊急停止按鈕。
五、配置清單
主機1臺；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
