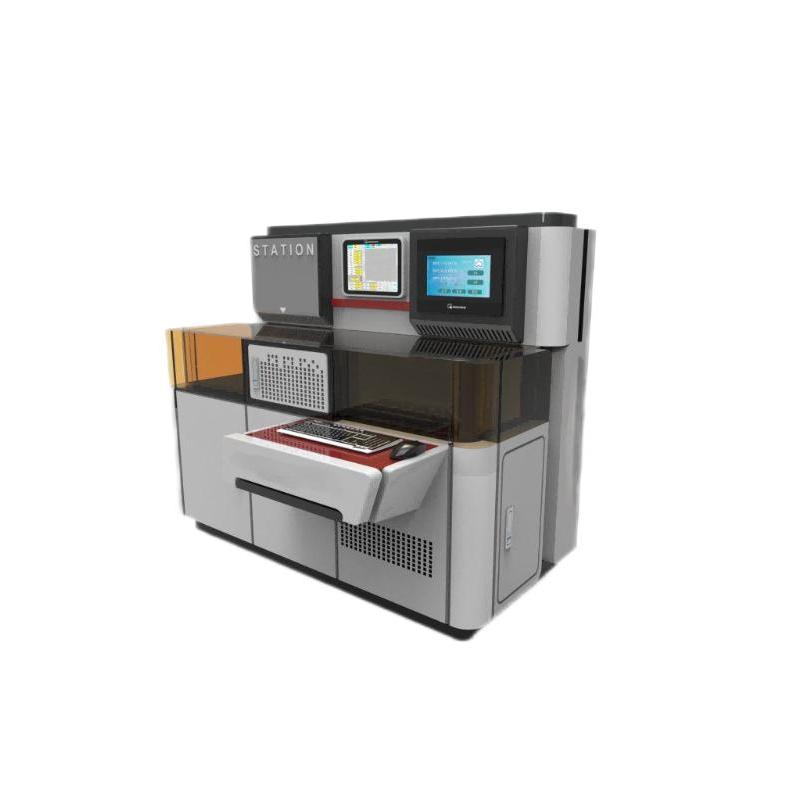

">導絲推送力測試儀，血管推送力回撤力測試儀
一、核心測試功能
?推送力與回撤力檢測?
模擬血管內環境，動態測量導絲/導管在推送和回撤過程中的力值變化，評估器械的追蹤效率與操作流暢性?。
支持無限循環測試（夾持-推送/回撤-松開），符合手術實際場景需求?。
?扭矩強度測試?
靜態扭矩范圍達0.5N·m，動態扭矩傳感器可感知微小力值變化，評估導絲在彎曲血管中的扭轉性能。
?動態環境模擬?
集成恒溫水浴系統（0-99℃±0.5℃），模擬人體體溫環境?。
可選生理鹽水、甘油溶液或仿血液流體，還原血管內摩擦條件。
二，應 用
介入治療是利用現代高科技技術手段，進行的一種微創治療。也就是在醫學影像設備的引導下，將特制的導管、導絲等精密器械，引入人體，對體內病態進行診斷和局部治療的方法。
介入導絲是介入手術的常用的器械，任何的腔內手術都需要有一根導絲作為引導，市面上目前現有的導絲有很多種。根據導絲的硬度不同有軟導絲，中等硬度的導絲，標準硬度的導絲，以及超硬導絲和超超硬度的導絲。根據導絲的直徑不同直徑的導絲。根據導絲的長短，還可分為長導絲和短導絲。另外還有一些特殊用途的導絲，以及有特滑涂層的導絲等等。
三，核心測試原理與標準?
測試原理?
動態推送模擬?：通過滾輪夾持系統固定導絲，以恒定速度（0-800mm/min可調）推送導絲通過模擬血管模型，高精度傳感器實時記錄推送力、回撤力及扭矩變化?。
環境模擬?：恒溫水浴循環系統（0-99℃）模擬人體溫度，確保測試貼近體內環境?。
符合標準?
YY/T 0807-2010（球囊擴張血管支架穩固性能）?；
ASTM F2394-2007（血管支架預裝系統測試）?；
YY/T 0663.2-2016（心血管植入物血管內器械）?。
四，關鍵技術參數
?結構設計?：
采樣不銹鋼噴塑，操作簡單，全不銹鋼材質，經久耐用。
采用臥式結構，主要測試血管、醫用導管類材料的推力、推送力、回撤力等力學性能試。
具有防止壓力過沖功能，避免影響測試結果。
人性化操作，到達設定壓力自動計時，并自動提醒計時結束。
水箱PMMC亞克力制作，配有出水口和進水口，采樣不銹鋼卡套接頭連接可測試不同導絲，血管
?控制系統?：
PLC+Windows系統，15寸工控機，中英文切換，實時顯示力-位移曲線，自動生成測試報告。
力值傳感器：
?量程：0-30N（超細導絲選0-5N）；精度：±0.5%（可定制其他精度），?
傳動裝置：?
高精度滾珠絲杠，位移范圍0-100mm，速度范圍0-800mm/min（可調）
夾持系統?：
專用推力夾具一套；304不銹鋼制作并耐高溫200°-300°（可夾持各種規格導管、血管類）；
溫控系統：?
恒溫水槽（30L容量），溫度范圍：0-99度；
其他參數：
電源：220V,50Hz,1000w
外形尺寸：2100*1150*1700（mm）
高精度絲桿一根，高性能技術減速系統一套
設備內置嵌入式打印機配打印紙一卷
靜態扭力0-5N.M
攝像頭一組
臺式電腦一臺
五、標準化操作流程?
環境與樣品準備?
血管模型安裝?：將硅膠血管模型完全浸入恒溫水槽，排除氣泡并保持水平?；
導絲固定?：氣動夾具夾持導絲近端（距頭端15±1mm），滾輪壓力調至0.5MPa?。
參數設置?
速度：默認50mm/min（可根據涂層特性調整）；
測試模式：推送力、回撤力、扭矩三模式可選?。
測試執行?
A[導絲插入血管模型] --> B{勻速推送}
B -->|實時監測| C[力值突變記錄]
C --> D[達到設定位移/阻力閾值]
D --> E[輸出力-時間曲線]
結果判定?
合格標準?：心血管導絲推送力≤0.8N；
報告輸出?：包含峰值推力、平均阻力、扭矩最大值及過程曲線?。
六、配置清單
主機1臺；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
七、標準化應用及行業價值
?臨床應用場景?：
評估支架輸送系統、球囊導管、介入導絲的推送效率與結構穩定性。
輔助優化產品設計，降低手術中器械斷裂或定位失敗風險。
?質量控制?：確保導絲/導管在復雜血管路徑中的可靠性與安全性，減少臨床并發癥。
?研發支持?：通過血流動力學數據分析（如壓差、反流量），優化器械表面處理工藝。
八、日常維護?
關鍵維護?：
每周清潔滾輪夾具殘留物，防止打滑；
每季度更換水浴循環管路，避免生物膜滋生?。
安全防護?：
過載自動停機（閾值可設0-30N），聲光報警?。
三，技術參數
1、彩色7寸觸摸屏控制，人機對話模式，操作便捷。
2、儀器框架采樣不銹鋼噴塑，操作簡單，全不銹鋼材質，經久耐用。
3、采用臥式結構，主要測試血管、醫用導管類材料的推力、推送力、回撤力等力學性能試。
4、具有防止壓力過沖功能，避免影響測試結果。
5、人性化操作，到達設定壓力自動計時，并自動提醒計時結束。
6、水箱PMMC亞克力制作，配有出水口和進水口，采樣不銹鋼卡套接頭連接
7、可測試不同導絲，血管
8、高精度絲桿一根，高性能技術減速系統一套
9、控制系統：PLC控制系統，夾具304不銹鋼制作并耐高溫200°-300°；
10，專用推力夾具一套；（可夾持各種規格導管、血管類）；
11，加持距離：100MM；
12，速率范圍0-800MM/MIN（可任意設置）；
13，配恒溫槽30L,溫度范圍：0-99度；
14，設備內置嵌入式打印機配打印紙一卷；
15，靜態扭力0-5N.M;
16，攝像頭一組；
17，臺式電腦一臺
